FXY series

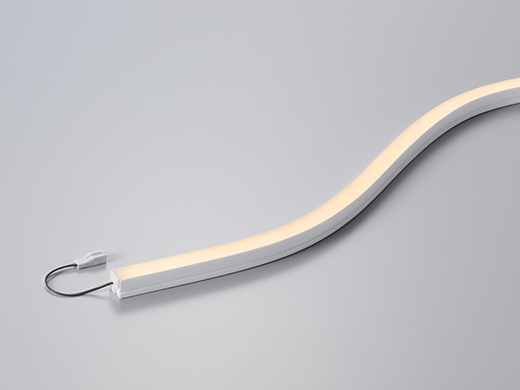

FXYシリーズ(FXYS-LED、FXYT-LED)

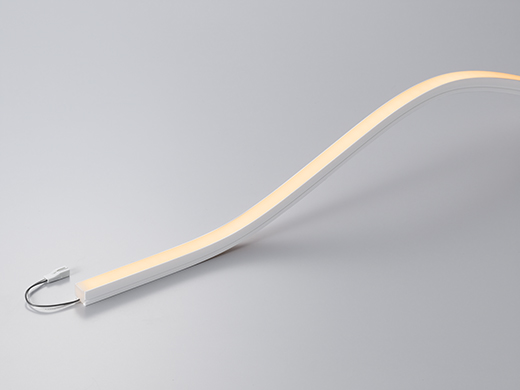

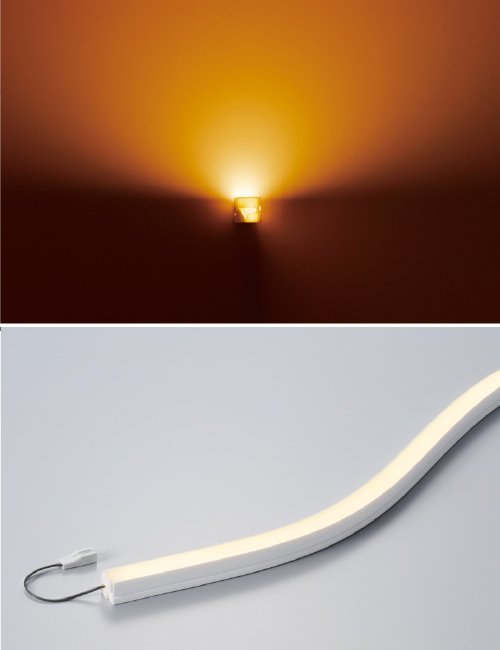

横曲げ・縦曲げ選べる細型フレキシブルLEDモジュール

  • 11mm角の細型LEDフレキシブルLEDモジュール
  • ディフューズタイプ
  • 最小曲げ半径300mm
  • 埋め込み取り付け可能
  • 全64サイズ・7色
  • 直流電源装置 別置
FXY-LED01
  • FXY-LED01
  • FXY-LED02
  • FXY-LED03
  • FXY-LED04
  • FXY-LED05
  • FXY-LED06
製品例

FXYシリーズ(FXYS-LED、FXYT-LED)

  • 細型
  • 2つの曲げ方向
  • 全64サイズの長さバリエーション
  • 最小曲げ半径300mm
  • 豊富な取り付けパーツ
  • 埋め込み取り付け可能

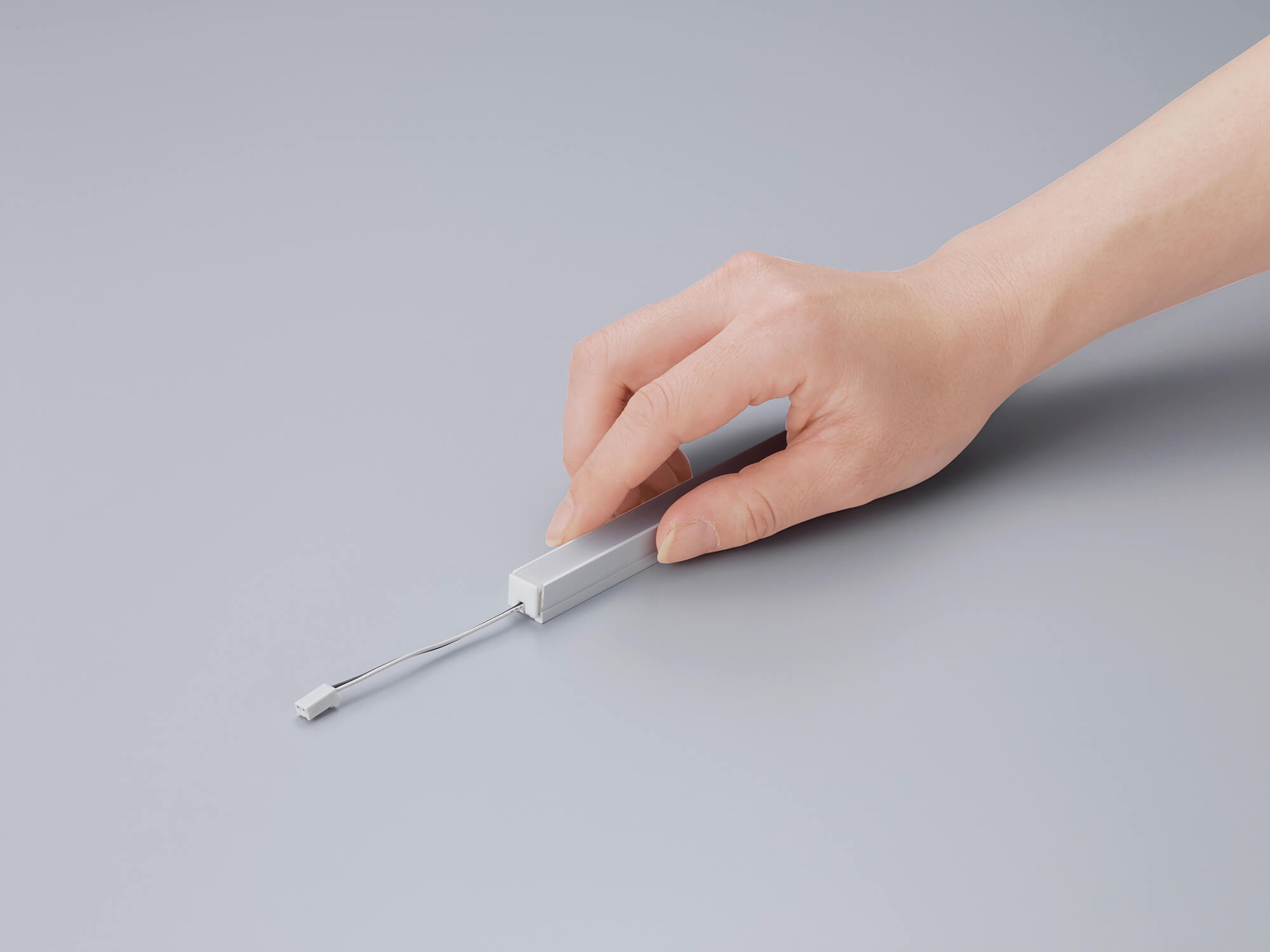

細型

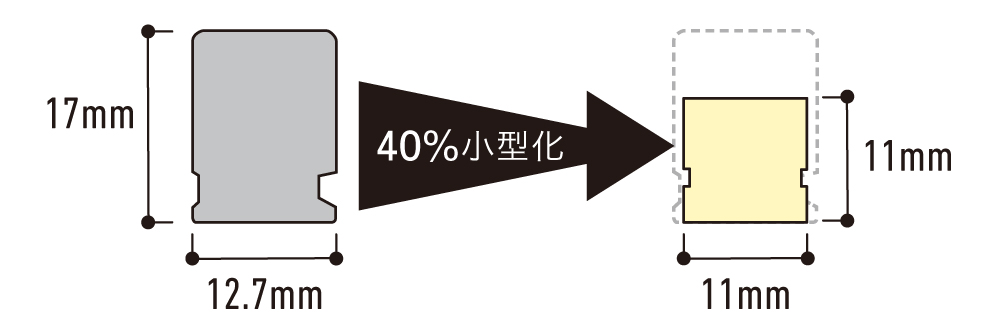

従来品より断面サイズを約40%小型化(11mm×11mm)することで器具が目立たず、狭小スペースに設置することができます。

細型

従来品:FXD-LED2

新製品:FXYシリーズ

細型

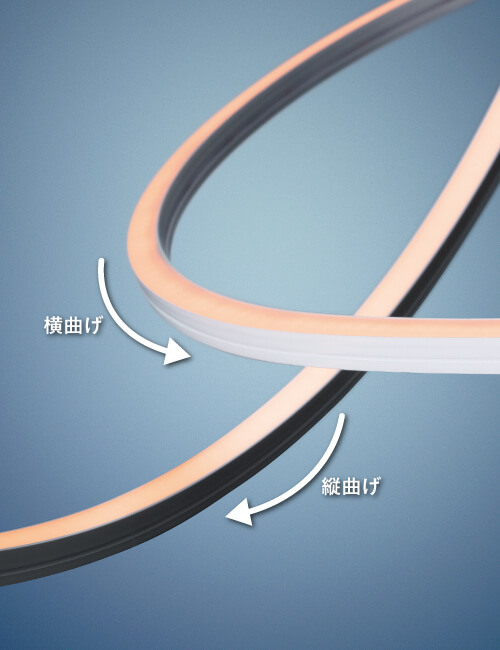

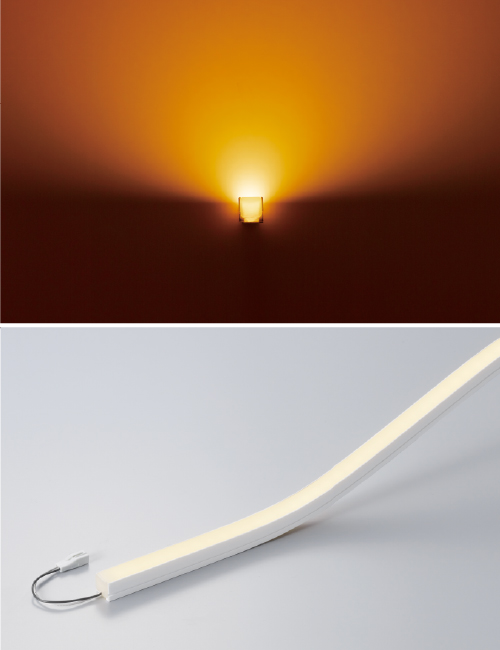

2つの曲げ方向

発光面に対して2つの曲げ方向(垂直(縦)方向と水平(横)方向)をラインナップすることで曲線に沿いながら
垂直もしくは水平に同じ光量・配光で照明を設置でき、統一感のある空間づくりが可能になりました。

2つの曲げ方向
2つの曲げ方向

FXYS-LED(横曲げ)

2つの曲げ方向

FXYT-LED(縦曲げ)

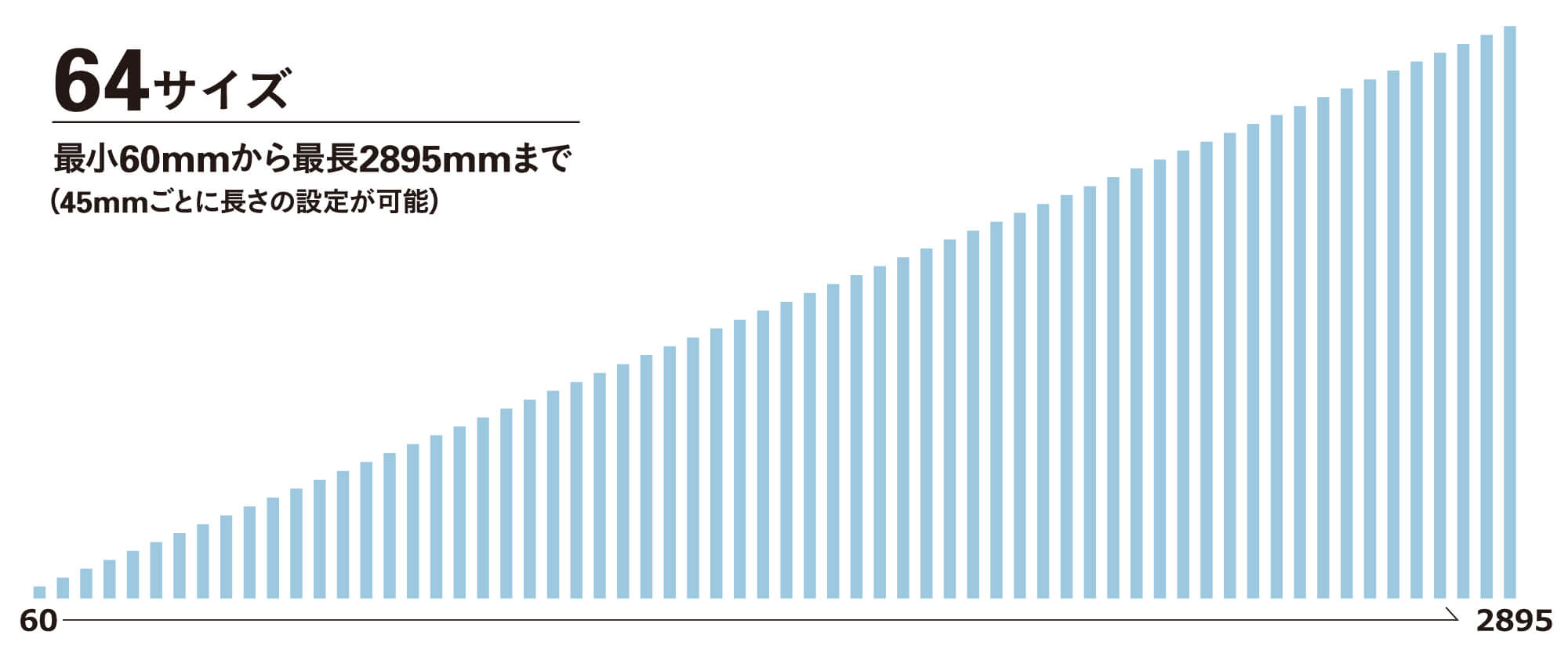

全64サイズの豊富な長さバリエーション

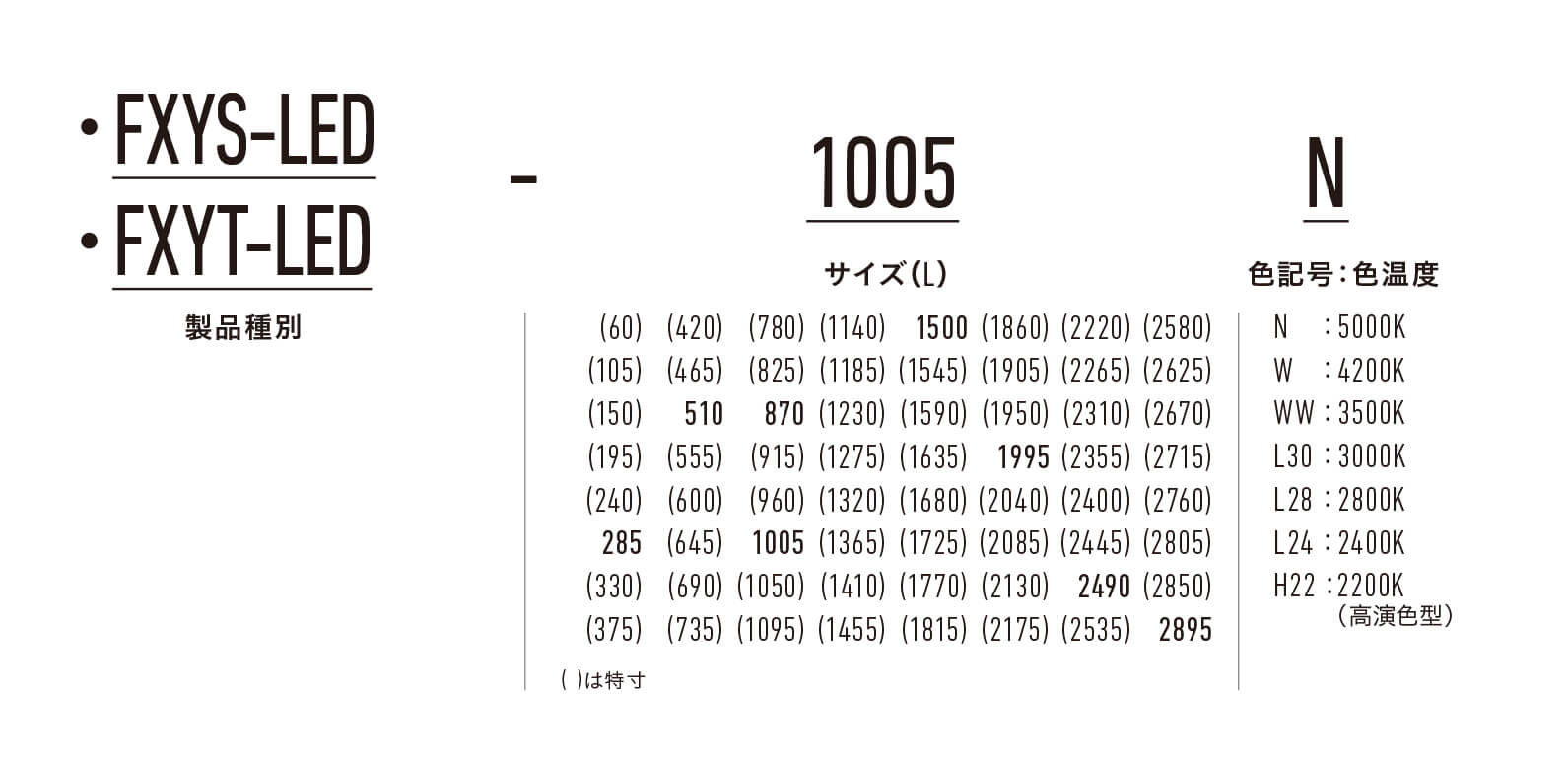

60mm〜2895mm(45mmごとに長さの設定が可能)までの64サイズをラインナップ。
様々なサイズの棚や店舗什器、建築空間にフィットするサイズを選べます。

全64サイズの豊富な長さバリエーション

直線でも曲線(最小曲げ半径300mm)でも使用可

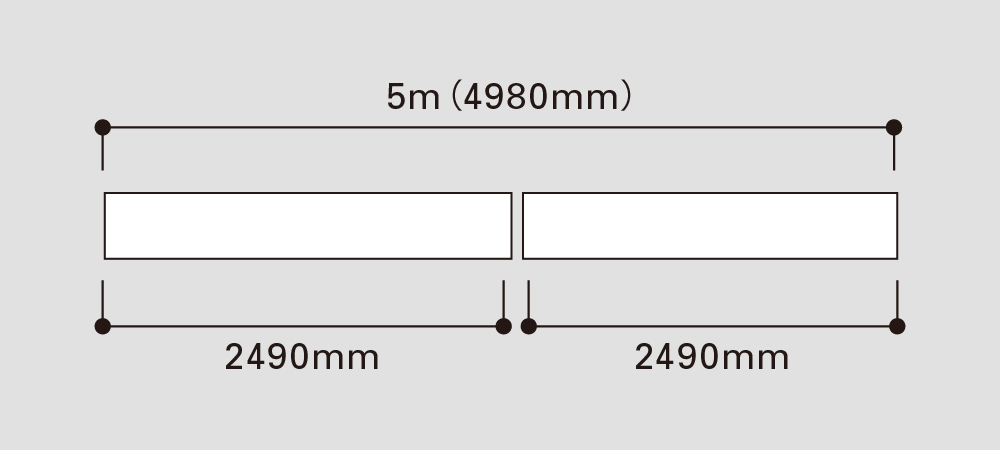

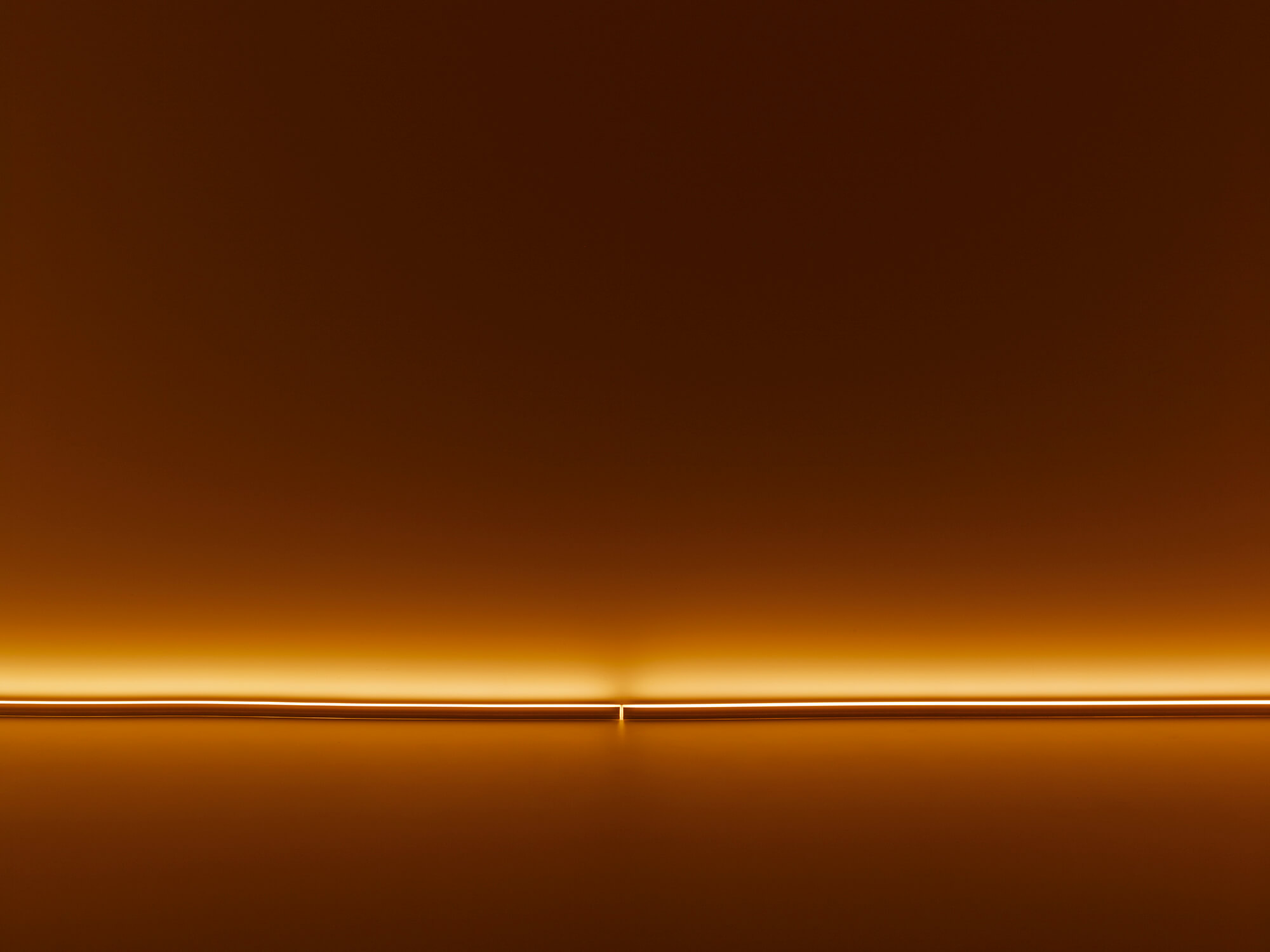

●5mまで連結可能で、直線使用でライン照明を作ることができます。フットライトや手すり照明、 階段下照明など長さが必要な場所におすすめです。

直線でも曲線(最小曲げ半径300mm)でも使用可

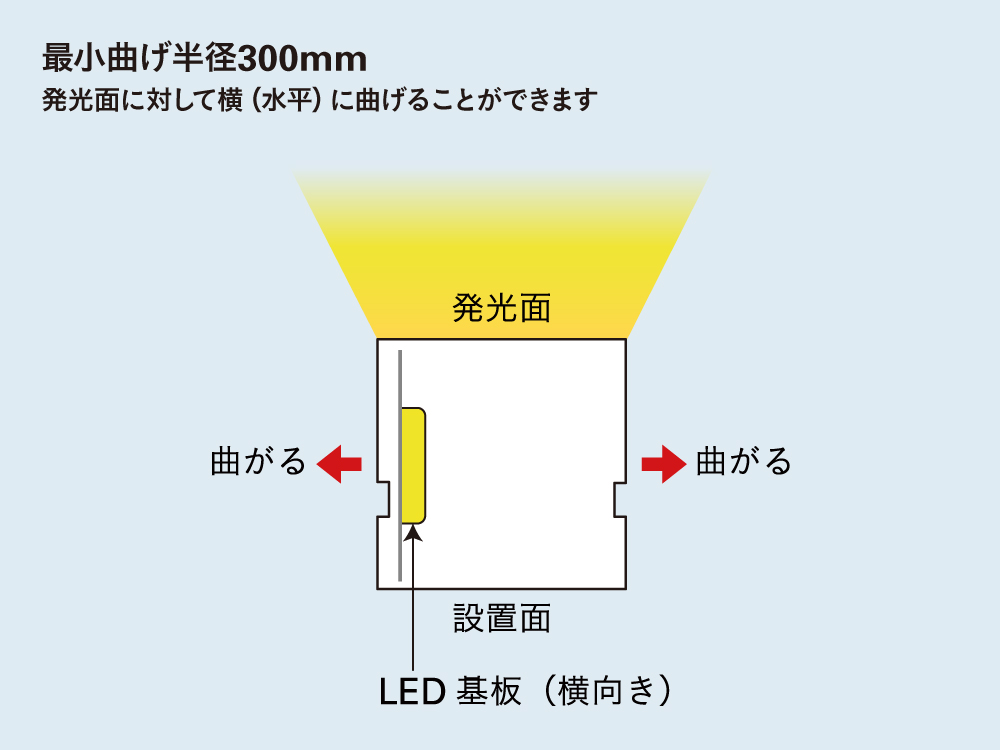

●最小曲げ半径は300mmで、発光面に対し垂直 にも水平にも曲げることがでます。様々な曲面を持つ棚や店舗什器、建築空間にフィットします。

FXYS-LED(横曲げ)

FXYS-LED(横曲げ)

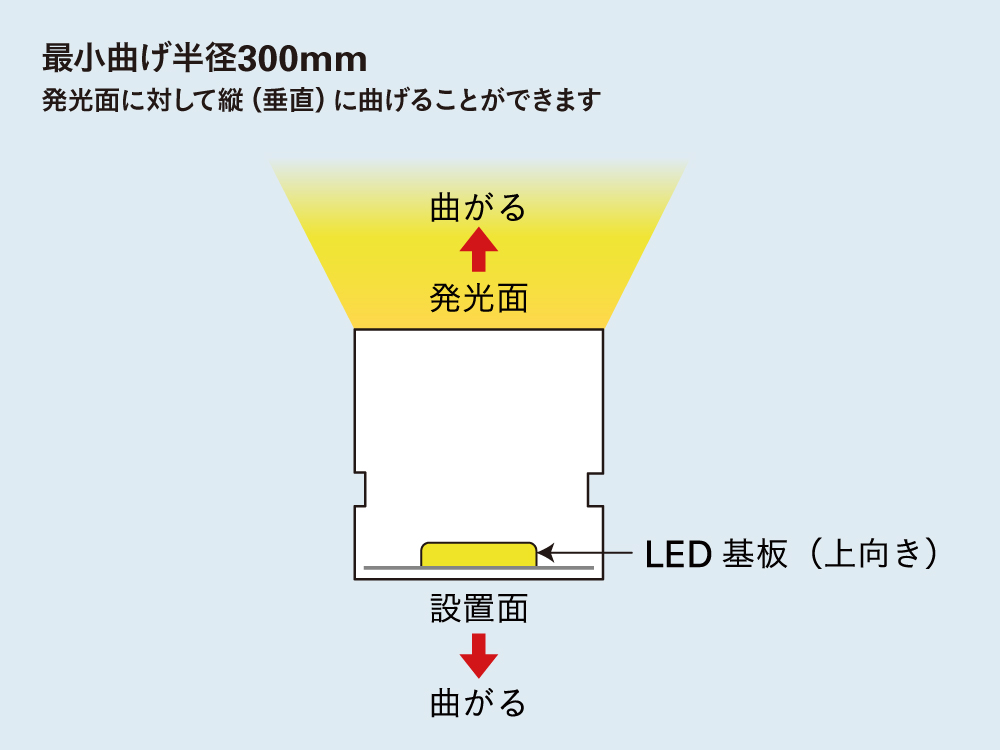

FXYT-LED(縦曲げ)

FXYT-LED(縦曲げ)

豊富な取り付けパーツ(オプション)

直線・曲面に沿って設置できるアルミレールなど全10種類の取り付けパーツを用意。多くの設置条件にフィットします。
アルミレールは、連結時にコネクタが収納できるタイプと、高さを抑えた低背タイプから選べます。

<一部例>

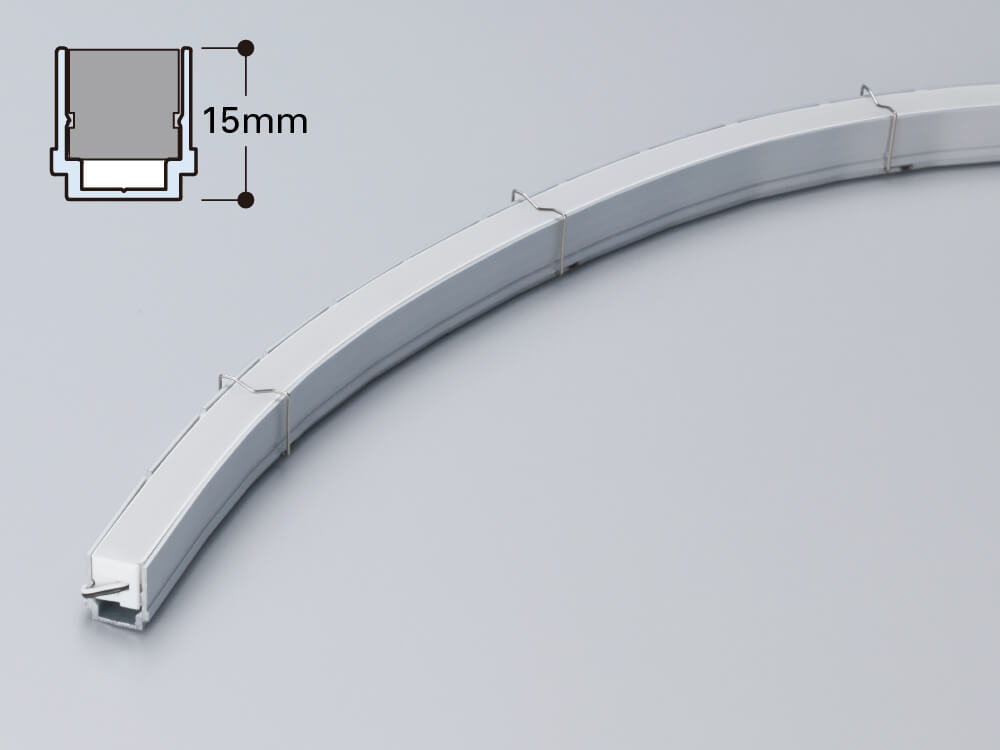

曲がりアルミレール:横曲げ、低背タイプ

曲がりアルミレール:横曲げ、低背タイプ

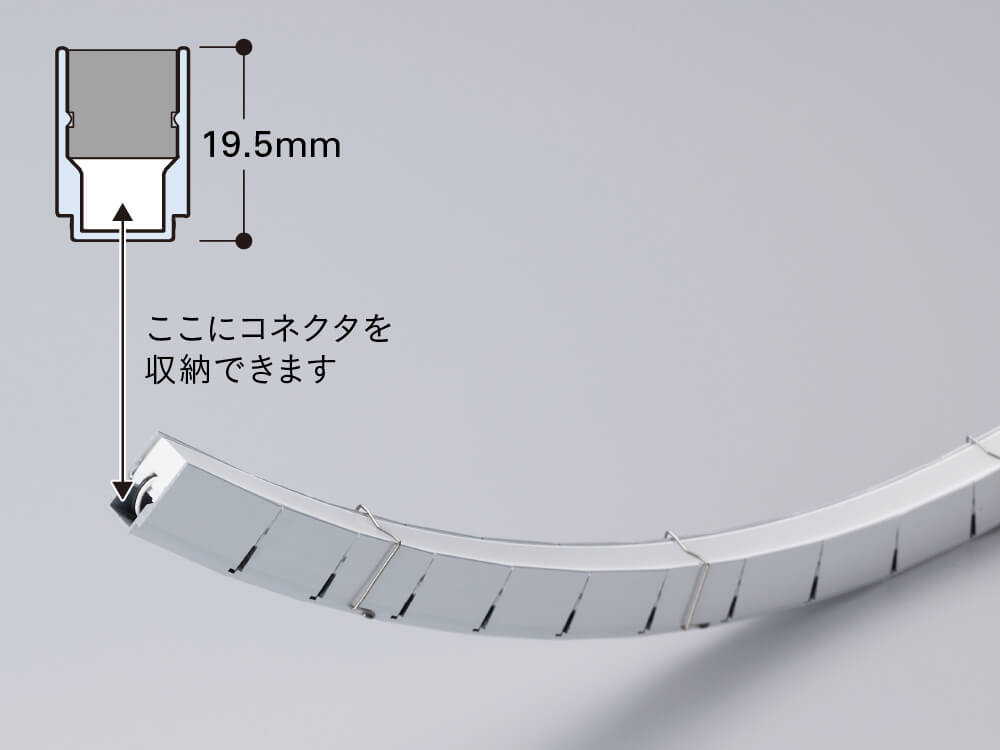

曲がりアルミレール:縦曲げ、コネクタ収納タイプ

曲がりアルミレール:縦曲げ、コネクタ収納タイプ

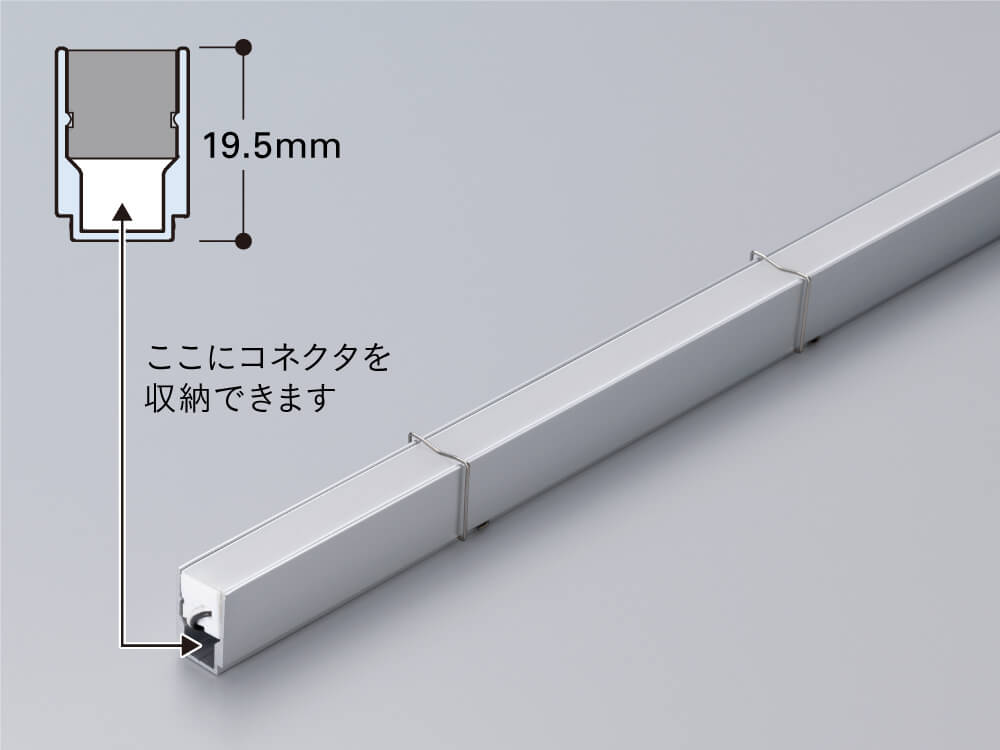

直線アルミレール:コネクタ収納タイプ

直線アルミレール:コネクタ収納タイプ

埋め込み取り付け可能

FXYシリーズは埋め込み取り付け可能なので、器具が目立たず造作や空間と一体化します。
(使用する取り付けパーツ、組み合わせにより、埋め込み最小施工寸法は変わります。)

埋め込み取り付け可能
埋め込み取り付け可能

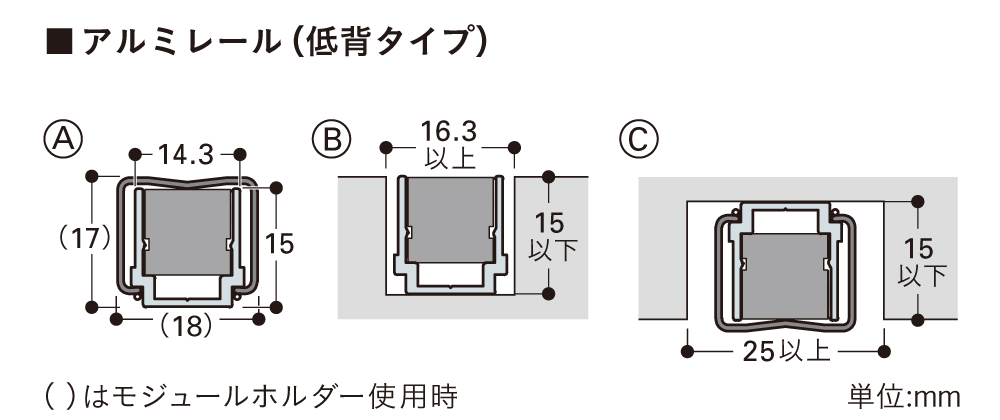

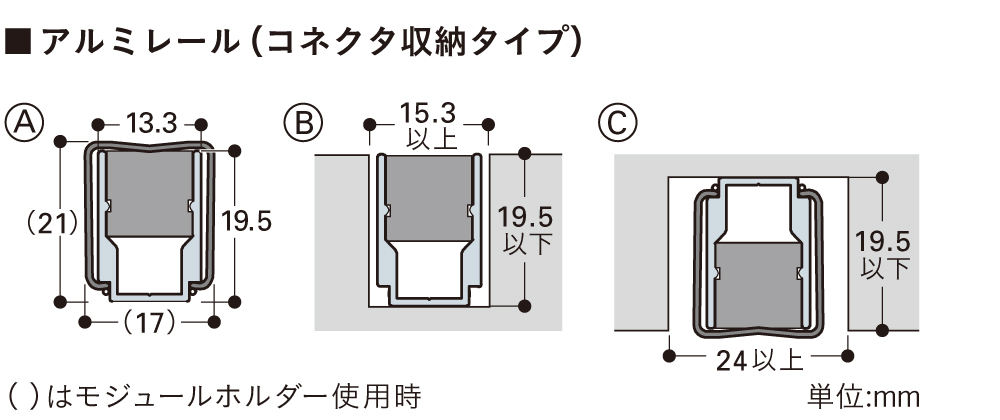

Ⓐ断面寸法 Ⓑ埋め込み最小施工寸法 Ⓒ上向き取付以外での埋め込み最小施工寸法

おすすめの用途

棚下照明

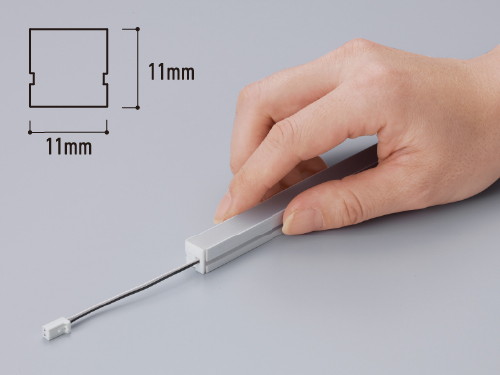

幅11mm、高さ11mmのコンパクトでフレキシブルな本体は、棚下照明に向きます。
厚みの小さい棚板や、曲線を含む棚板に設置でき、埋め込み取り付けも可能なので、様々な棚照明の演出が可能です。

棚下照明(設置イメージ)

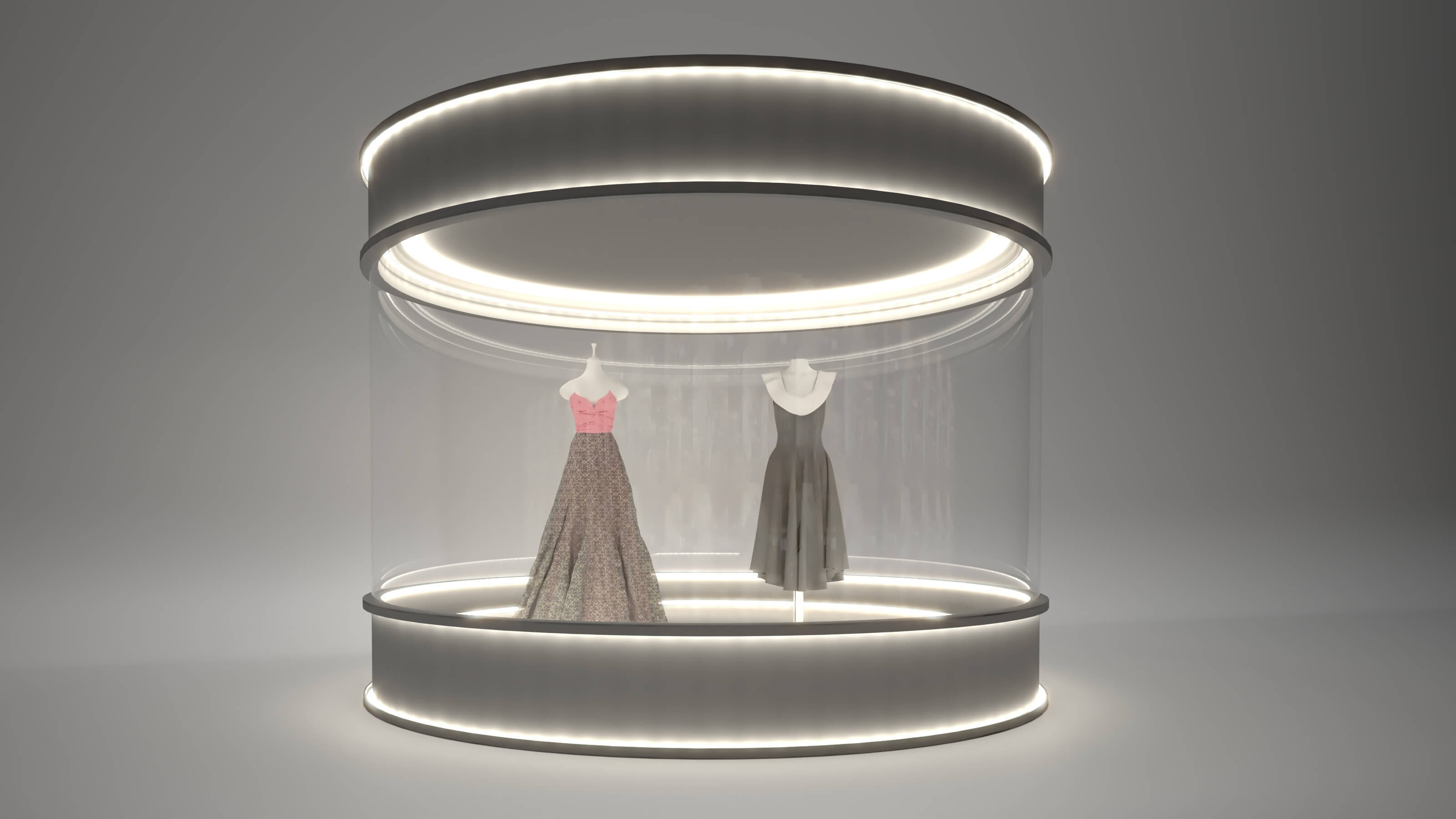

什器・家具 組み込み照明

幅11mm、高さ11mmのコンパクトな本体は狭小スペースの間接照明に向きます。
鏡周りなどの家具や什器にも設置でき、造作の小型化もできます。

什器・家具 組み込み照明
(設置イメージ)
什器・家具 組み込み照明
(設置イメージ)

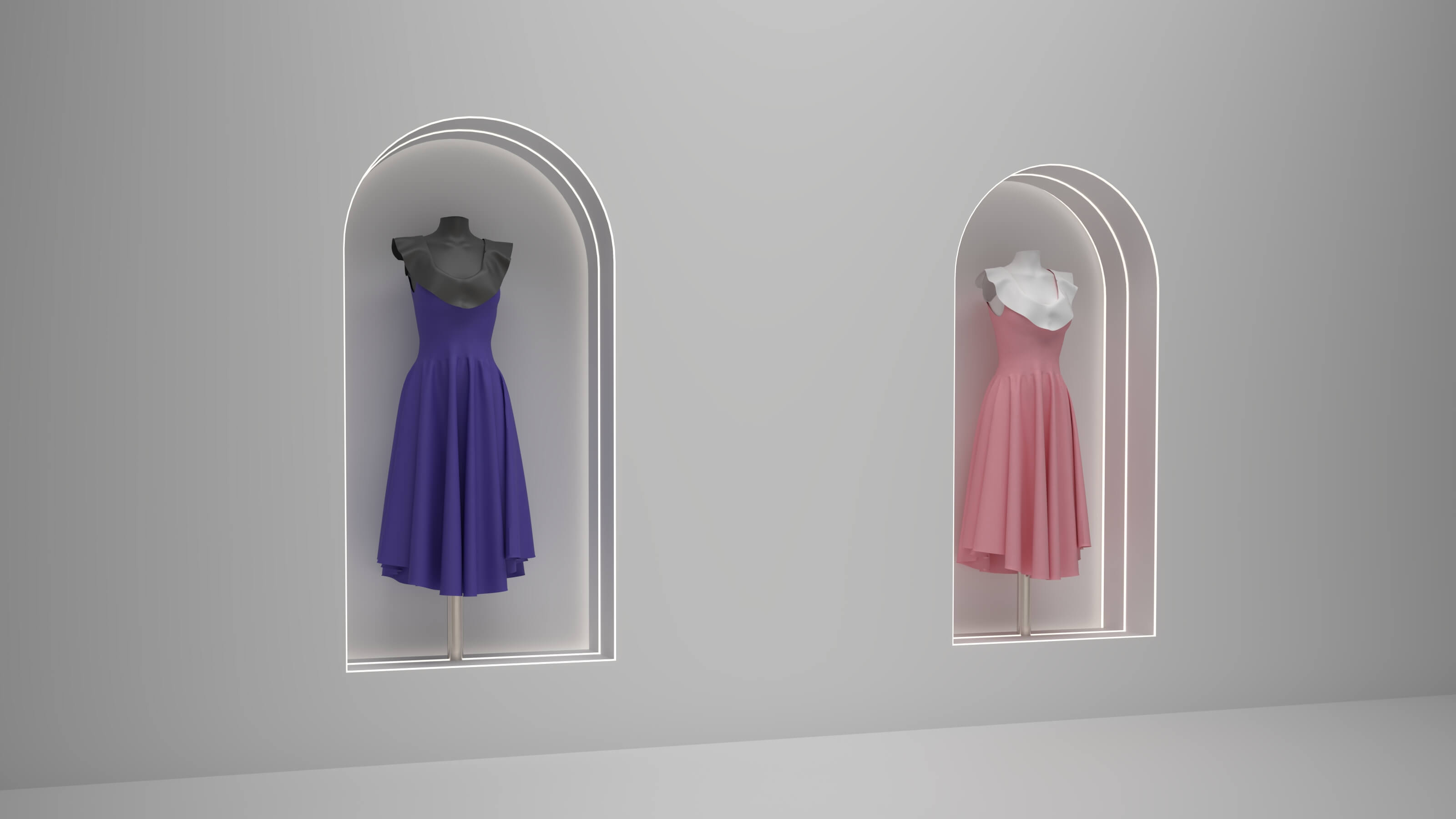

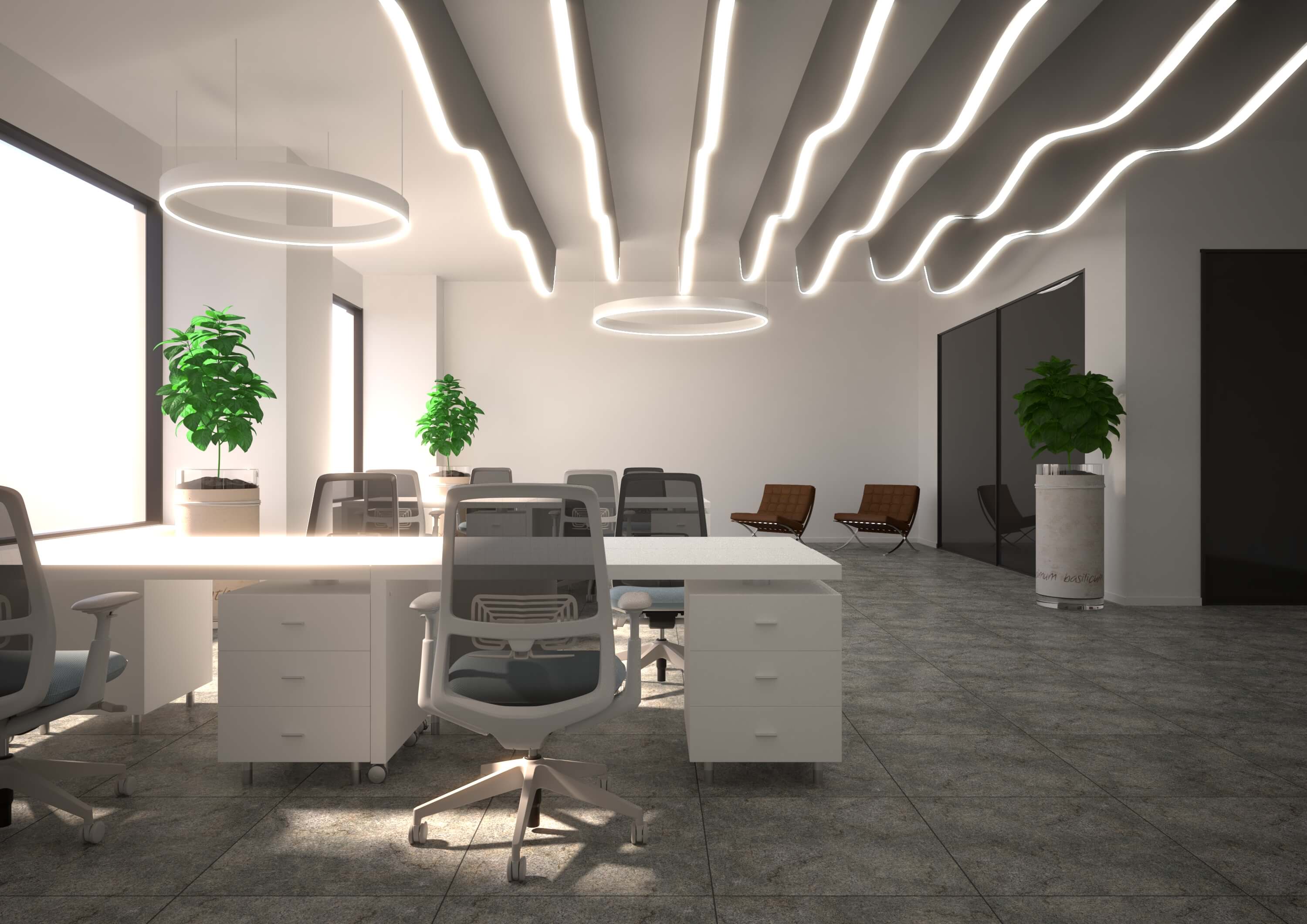

意匠照明

直線・曲面、どちらにも柔軟に沿った取り付けが可能な本体は、意匠性の高い演出照明にも向きます。
空間デザインのアクセント(演出照明)としても使用できます。

意匠照明
(設置イメージ)
