タイプ別・構成部品と配線に関して
器具には、
①狭い場所でも納まる「電源別置タイプ」と、
②簡単施工の「電源内蔵タイプ」の2種類があります。
電源別置タイプと電源内蔵タイプの構成部品(必要な部品)と配線を代表的な製品で説明します。
詳しくは、各製品の取扱説明書をご確認ください。
設置寸法が抑えられ、狭いスペースに設置できます。

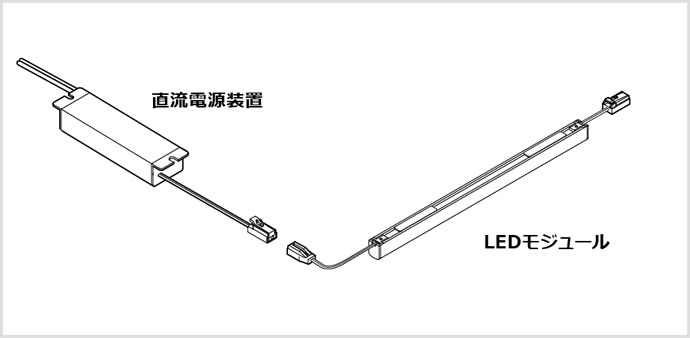

狭い場所でも納まる電源別置タイプ
![電源別置タイプ](/dcms_media/image/type_img01_01.jpg)

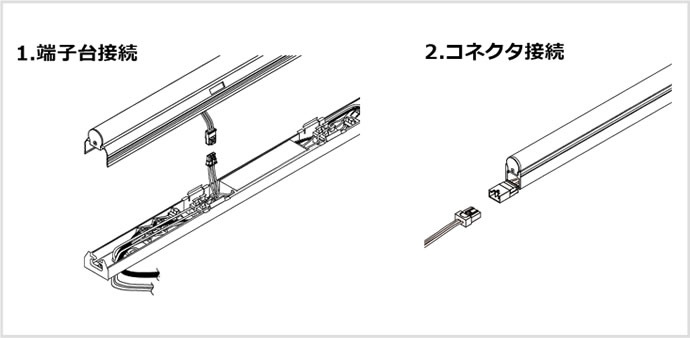

簡単施工の電源内蔵タイプ
![電源内蔵タイプ](/dcms_media/image/type_img01_02.jpg)

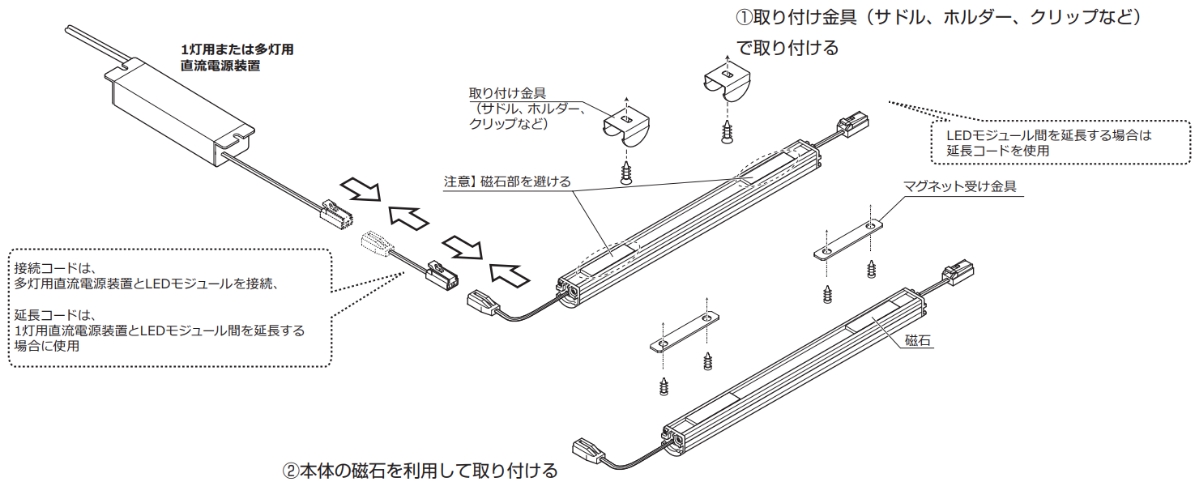

電源別置タイプの場合
LED モジュール(製品一例)
![LED モジュール(製品一例)](/dcms_media/image/type_img07.jpg)
電源内蔵タイプの場合

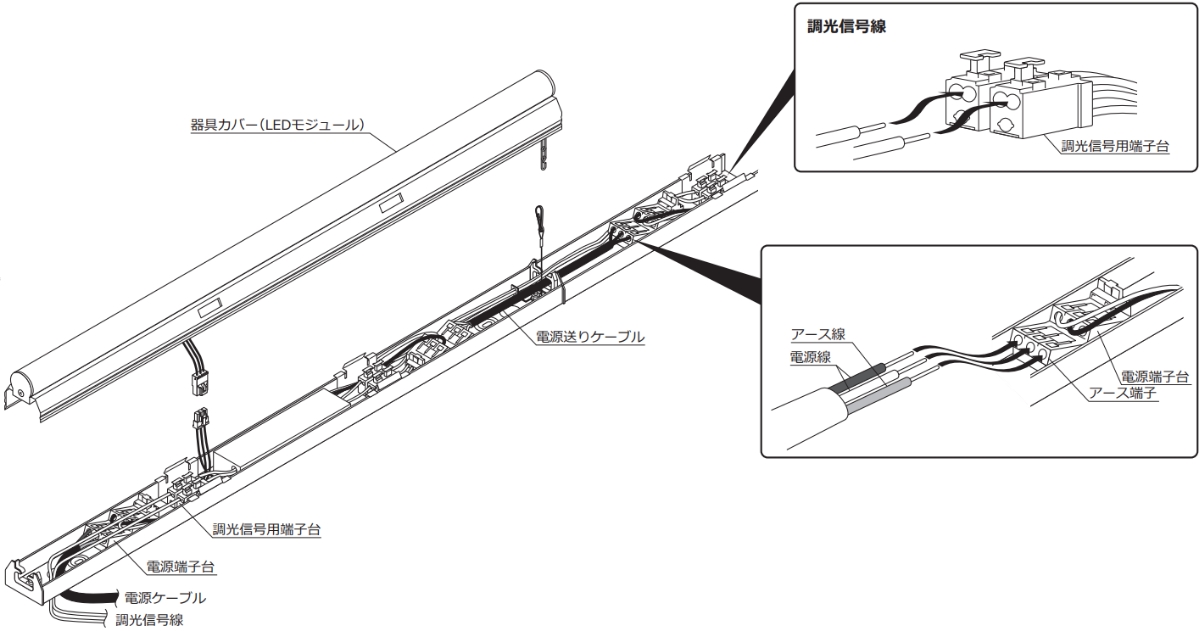

端子台接続(製品一例)
![端子台接続(製品一例)](/dcms_media/image/type_img08.jpg)

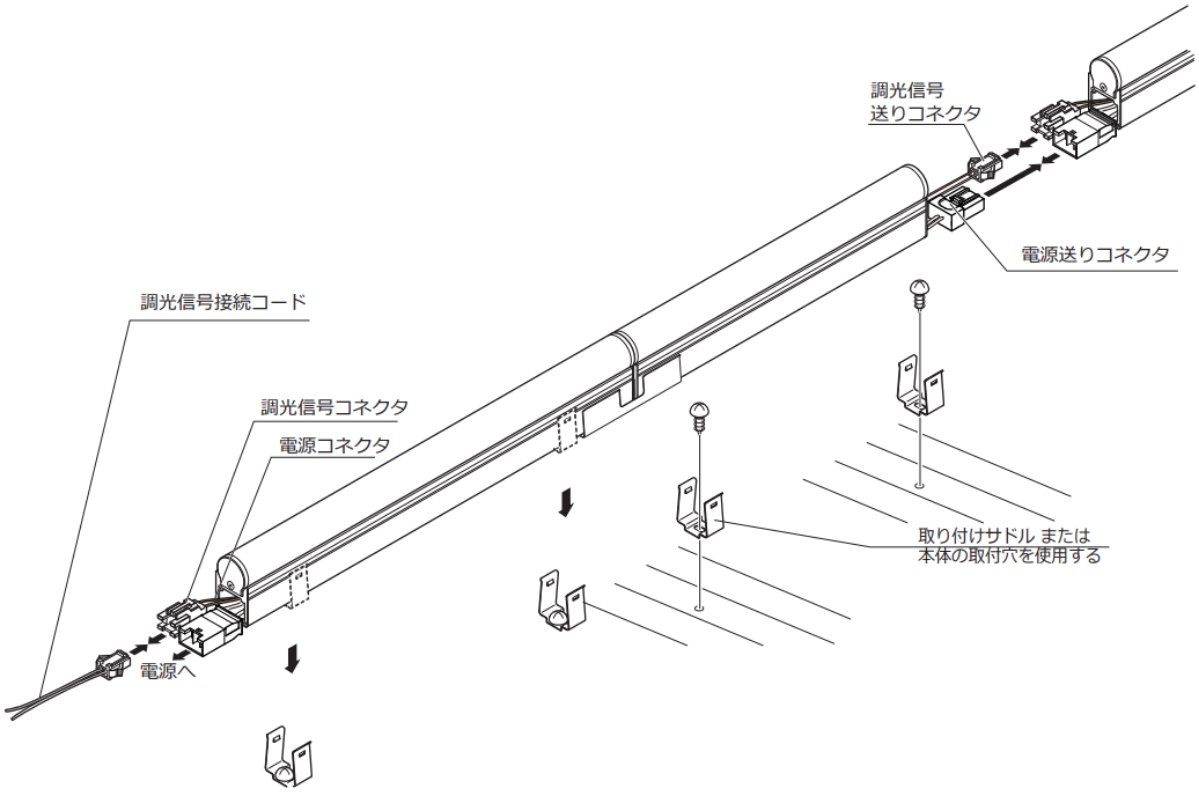

コネクタ接続(製品一例)
![コネクタ接続(製品一例)](/dcms_media/image/type_img09.jpg)
