LEDモジュール編

LEDモジュール編~不点灯~

LEDモジュールが点灯しない/不点灯

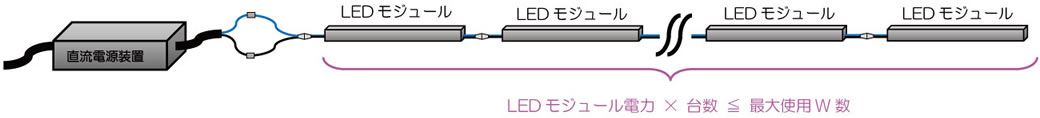

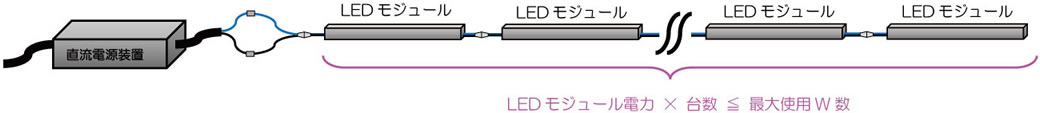

最大使用W数を超えるLED負荷を接続していませんか?

直流電源装置は最大使用W数を超えるLEDモジュールが接続された場合、過負荷保護機能により消灯することがあります。直流電源装置を増設し、最大使用W数以下でご使用ください。 取扱説明書・カタログに記載しています。

・対象製品(直流電源装置):ELD24240H/F、ELD2-2435FD、ELD2-24240FD

最大使用W数*を超えるLED負荷を接続していませんか?

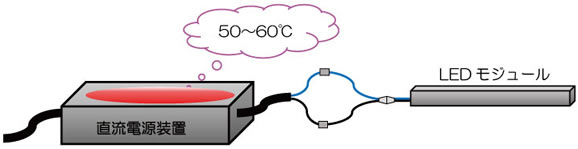

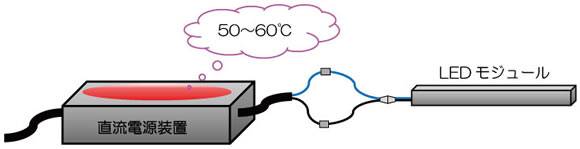

直流電源装置の設置環境に問題はありませんか?

直流電源装置が高温になると過熱保護機能が働き消灯することがあります。
直流電源装置は周囲温度5℃~40℃の範囲でご使用ください。
密閉された場所や通風の悪い場所等で使用されている場合は改善が必要です。

★直流電源装置の表面温度
 標準的な使用条件(周囲温度30℃ 定格電圧)で50~60℃です。

・対象製品(電源装置):ELD2475H/F、ELD2416P

50~60℃

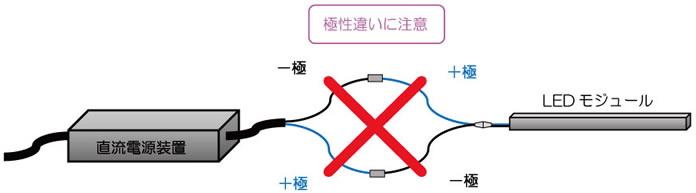

直流電源装置出力側の極性は合っていますか?

直流電源装置の出力側には極性(+/-)があります。直流電源装置とLEDモジュール配線の極性が合っていない場合は点灯しません。正しく接続してください(下図を参照)。
LEDモジュールによっては、極性が合っていない状態で電源を投入すると故障する場合があります。

極性違いに注意

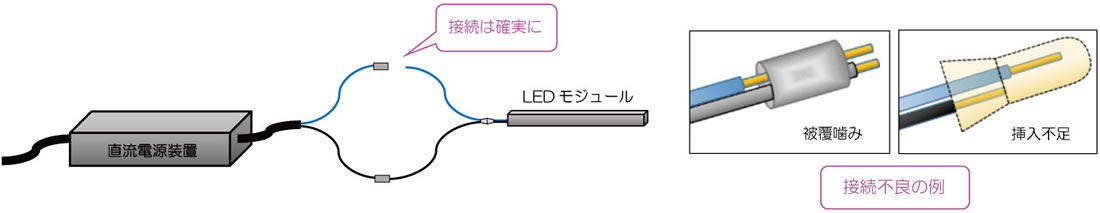

直流電源装置の入力側及び出力側接続箇所は正しく接続されていますか?

圧着等による電線接続が不完全で正常に電圧が供給されない場合は不点灯となります。
接続箇所をご確認ください。

接続は確実に

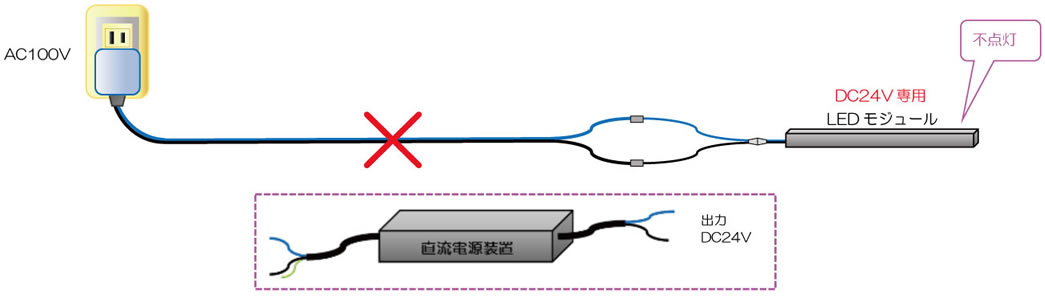

LEDモジュールにAC(交流)電圧が印加されていませんか?(誤配線)

LEDモジュールはDC(直流)定格です。AC100Vなど定格を著しく超える電圧が印加された場合、LEDモジュールが故障し不点灯となります。LEDモジュールを交換してください。

LEDモジュールにAC(交流)電圧が印加されていませんか?

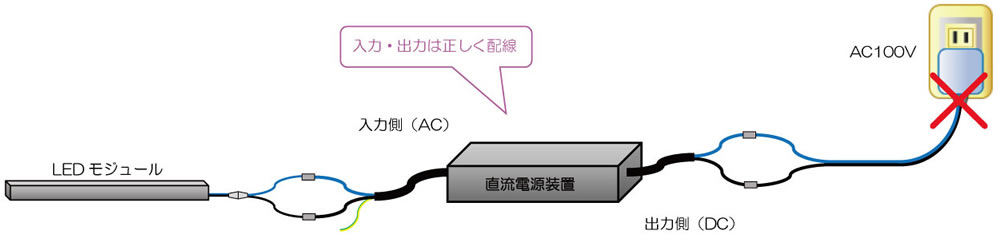

直流電源装置の出力側へAC(交流)電源を接続していませんか?(誤配線)

直流電源装置の出力側へAC100V/200Vなどが入力された場合は、直流電源装置が一瞬で故障します。 直流電源装置を交換してください。

入力・出力は正しく配線

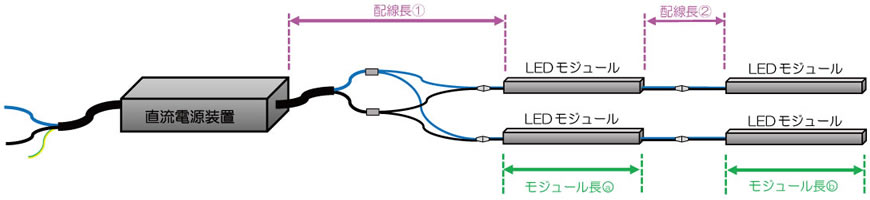

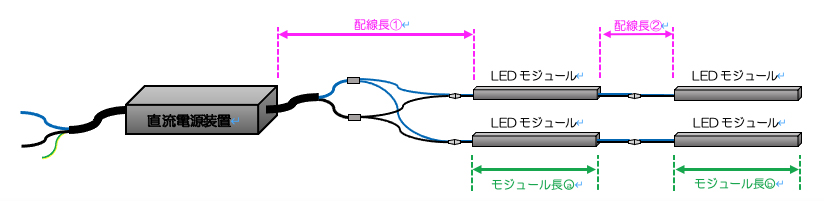

直流電源装置の出力側配線長とLEDモジュール長の合計長さ(LED負荷の合計)は適正ですか?

直流電源装置は、《出力側配線長》と《LEDモジュール長の合計長さ》の両方または何れか一方でも指定の長さを超えた場合、電圧降下により不点灯を生じることがあります。

出力側総配線長(①+②)1系統のLEDモジュール長(ⓐ+ⓑ)は、使用するLEDモジュールによって異なります。LEDモジュール長が指定の長さを超える場合は2系統分岐でご使用ください。LEDモジュール取扱説明書・カタログに記載しています。

直流電源装置の出力側配線長とLEDモジュール長の合計長さ

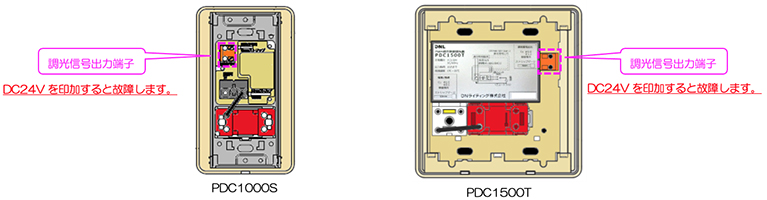

調光信号出力端子に直流電源装置の出力電圧(DC24V)を印加していませんか?

調光信号出力端子に直流電源装置の出力電圧(DC24V)を印加すると、調光器が故障し不点灯となります。

調光信号出力端子

LEDモジュール編~ちらつき/点滅~

LEDモジュールがちらついている/点滅している

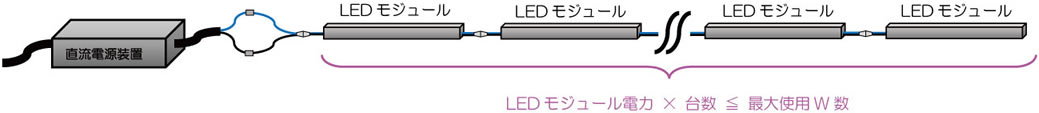

最大使用W数を超えるLED負荷を接続していませんか?

直流電源装置は最大使用W数を超えるLED負荷が接続された場合、過負荷保護機能により点滅することがあります。直流電源装置を増設し、最大使用W数以下でご使用ください。
取扱説明書・カタログに記載しています。

・対象製品(直流電源装置):ELD2416P、ELD2-2416P、ELD24150FD

LED負荷を接続

直流電源装置の設置環境に問題はありませんか?

直流電源装置が高温になると過熱保護機能が働き点滅することがあります。
直流電源装置は周囲温度5℃~40℃の範囲でご使用ください。
密閉された場所や通風の悪い場所等で使用されている場合は改善が必要です。

★直流電源装置の表面温度
 標準的な使用条件(周囲温度30℃ 定格電圧)で50~60℃です。

・対象製品(直流電源装置):ELD24150H/F、ELD2-24240FD

50~60℃

直流電源装置の出力側配線長とLEDモジュール長の合計長さ(LED負荷の合計)は適正ですか?

直流電源装置は、《出力側配線長》と《LEDモジュール長の合計長さ》の両方または何れか一方でも指定の長さを超えた場合、電圧降下によりちらつきを生じることがあります。

出力側総配線長(①+②)1系統のLEDモジュール長(ⓐ+ⓑ)は、使用するLEDモジュールによって異なります。LEDモジュール長が指定の長さを超える場合は2系統分岐でご使用ください。LEDモジュール取扱説明書・カタログに記載しています。

直流電源装置の出力側配線長とLEDモジュール長の合計長さ

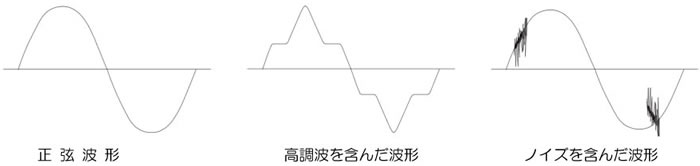

電圧波形の歪み、ノイズ等はありませんか?

歪んだ電圧波形やノイズが乗った電圧ではLEDモジュールにちらつきが発生することがあります。
複数灯が同時にちらつきや点滅等の状況の場合、これらが原因の可能性があります。
回路分けの見直し(電源の位相を変える)により改善される場合があります。

歪み、ノイズ

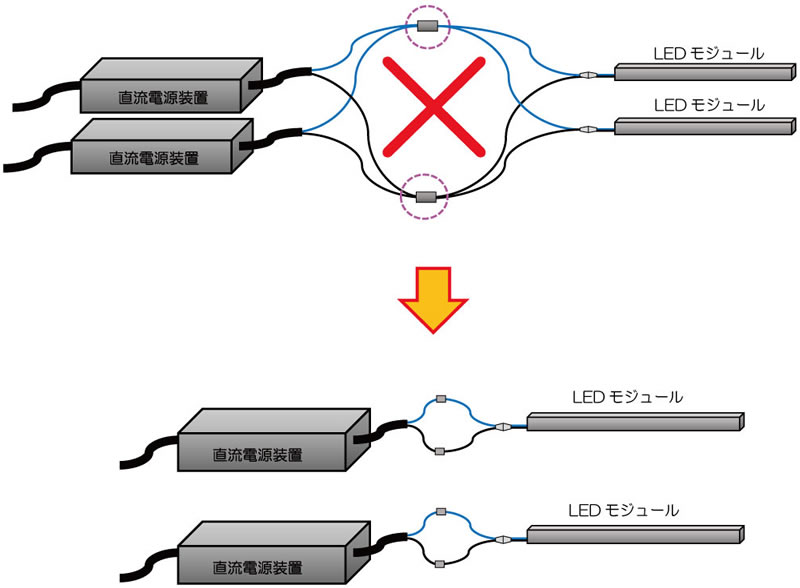

直流電源装置の出力側リード線を一括して結線していませんか?

複数台の直流電源装置の出力側リード線を一括して結線した場合、製品相互の干渉によりちらつきなどの点灯異常が発生することがあります。
必ず分けてご使用ください。

歪み、ノイズ

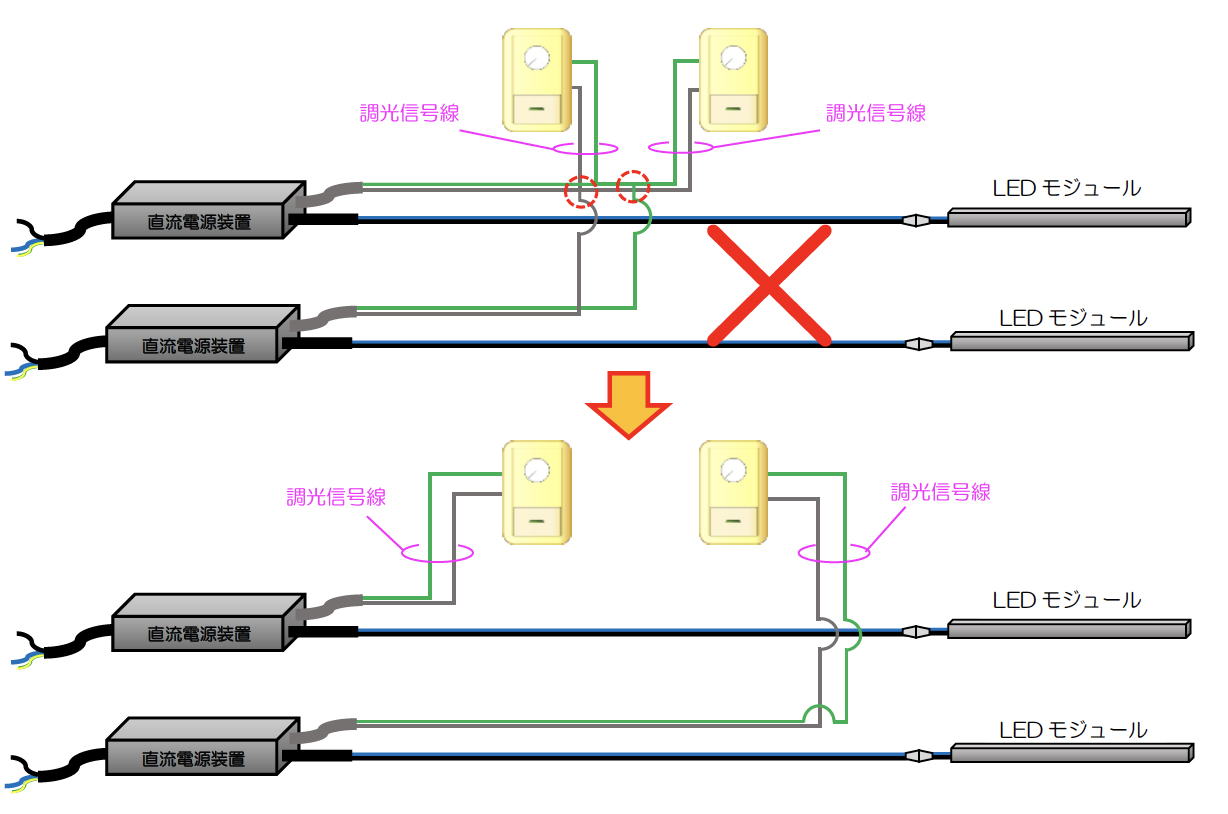

調光信号線の片側が互い違い(誤配線)になっていませんか?

複数台の調光信号線の片側を互い違いに結線した場合、製品相互の干渉によりちらつきなどの点灯異常が発生することがあります。
今一度配線状況をご確認ください。
・対象製品(直流電源装置):ELD2-2435FD、ELD2-24240FD

調光信号線の誤配線

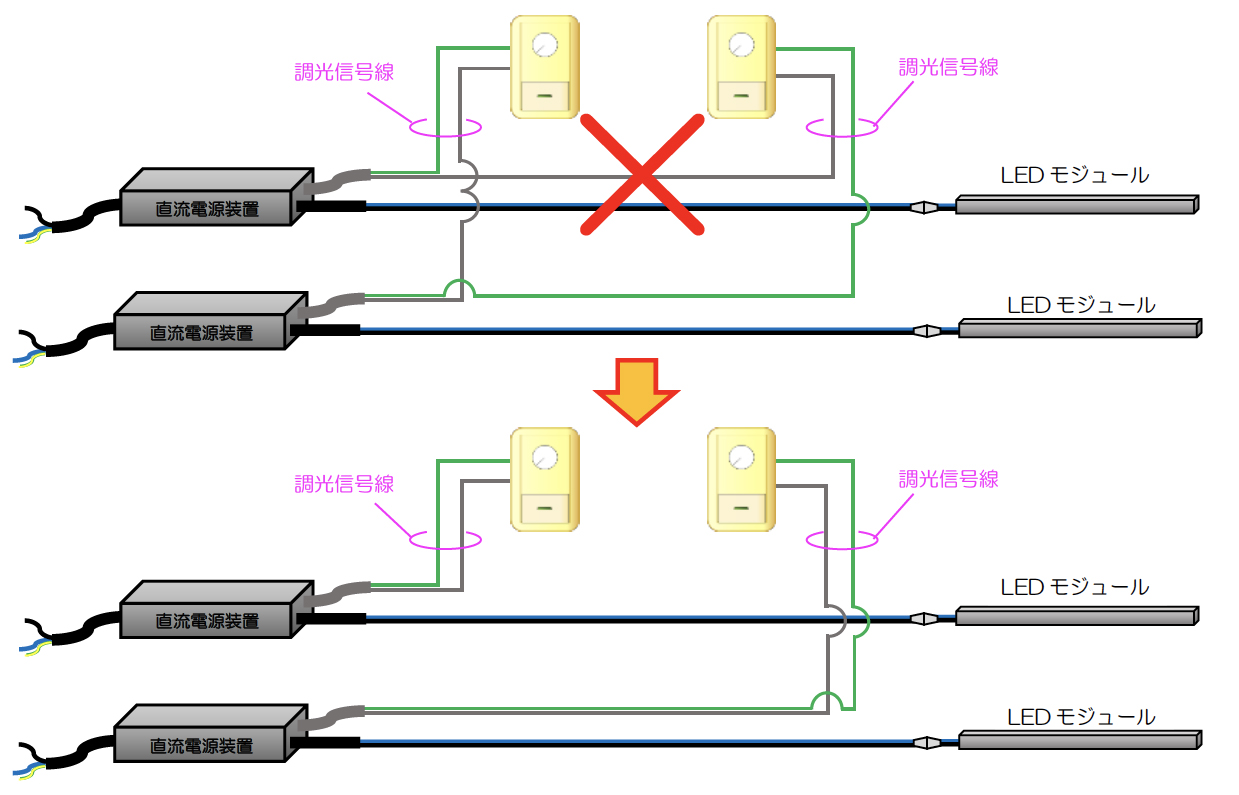

調光信号線を一括して結線していませんか?

複数台の調光信号線を一括して結線した場合、製品相互の干渉によりちらつきなどの点灯異常が発生することがあります。
必ず分けてご使用ください。
・対象製品(直流電源装置):ELD2-2435FD、ELD2-24240FD

調光信号線の一括結線

LEDモジュール編~その他、点灯異常~

LEDモジュールが暗い

最大使用W数を超えるLED負荷を接続していませんか?

直流電源装置は最大使用W数を超えるLED負荷が接続された場合、過負荷保護機能により暗く点灯することがあります。直流電源装置を増設し、最大使用W数以下でご使用ください。  取扱説明書・カタログに記載しています。

・対象製品(直流電源装置):ELD2475H/F、ELD24150 H/F、ELD24240 H/F

最大使用W数を超えるLED負荷を接続していませんか?

直流電源装置の設置環境に問題はありませんか?

直流電源装置が高温になると過熱保護機能が働き明るさが暗くなることがあります。
直流電源装置は周囲温度5℃~40℃の範囲でご使用ください。
密閉された場所や通風の悪い場所等で使用されている場合は改善が必要です。

★直流電源装置の表面温度
 標準的な使用条件(周囲温度30℃ 定格電圧)で50~60℃です。

・対象製品(直流電源装置):ELD24150FD、ELD24240 H/F

50~60℃

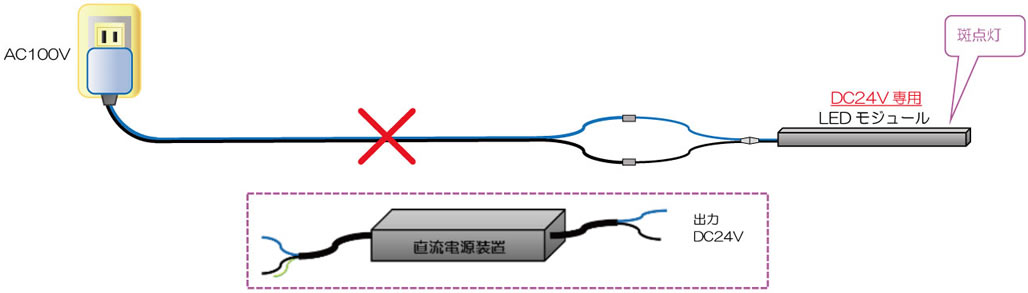

LEDモジュールにAC(交流)電圧が印加されていませんか?(誤配線)

LEDモジュールはDC(直流)定格です。AC100Vなど定格を著しく超える電圧が印加された場合、LEDモジュールが故障し斑点灯となることがあり、設置場所(間接使用)によっては不点灯や微弱点灯に見えることがあります。LEDモジュールを交換してください。

誤配線

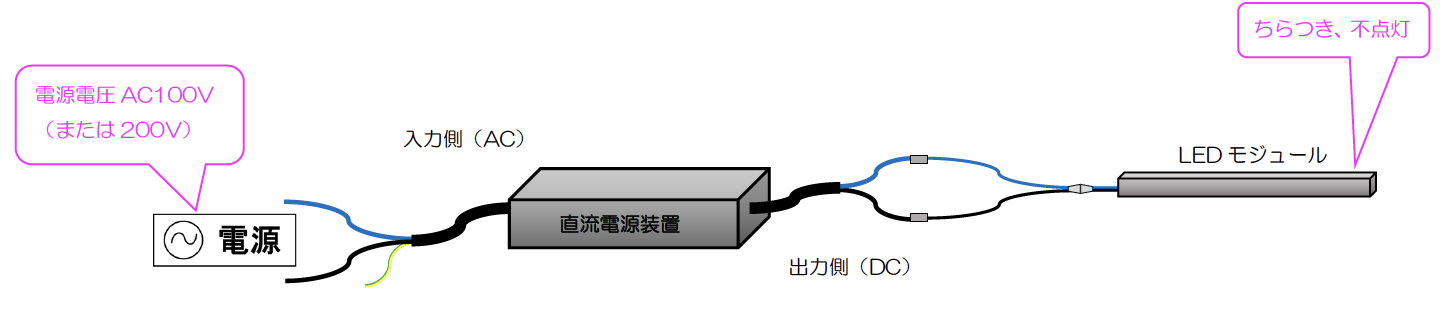

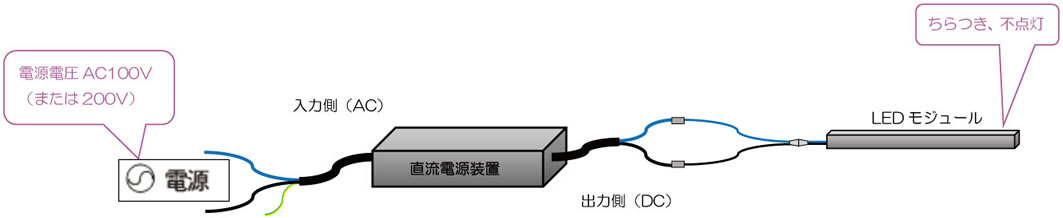

直流電源装置入力側の電源電圧はAC100V(または200V)が正しく入力されていますか?



入力電圧が低い

LEDモジュールが部分的に不点灯となる

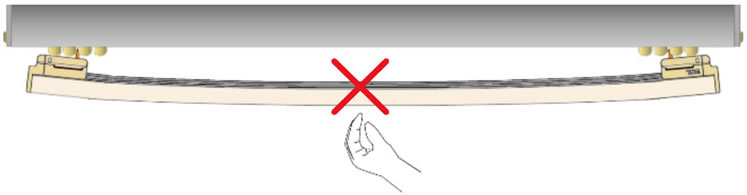

湾曲や反りなどはありませんか?

過度な湾曲や反りなどによりLEDモジュール内部の基板連結部が外れた場合、部分的に不点灯となることがあります。 LEDモジュールを交換してください。

・対象製品(LEDモジュール):SLED2、FL-LED2

LEDモジュールを交換

LEDモジュールにAC(交流)電圧が印加されていませんか?(誤配線)

LEDモジュールはDC(直流)定格です。AC100Vなど定格を著しく超える電圧が印加された場合、LEDモジュールが故障し部分的に不点灯となることがあります。
LEDモジュールを交換してください。
・対象製品(LEDモジュール):FXH-LED、FX50-LED、FXS2-LED、FXD-LED

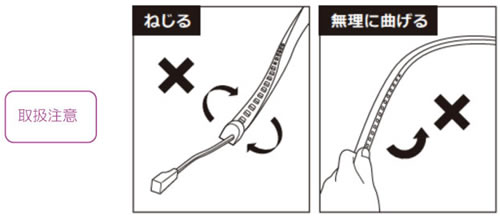

LED基板に屈曲痕跡やねじれ、割れなどはありませんか?

フレキシブルLEDは過度な屈曲やねじれなどにより、内部部品(LED、電子部品、基板)に強い力が加わった場合、部品が損傷し部分的に不点灯となることがあります。
LEDモジュールを交換してください。

・対象製品(LEDモジュール):FXH-LED、FX50-LED、FXS2-LED、FXD-LED

LED基板に屈曲痕跡やねじれ、割れ

直流電源装置の出力側配線長とLEDモジュール長の合計長さ(LED負荷の合計)は適正ですか?

直流電源装置は、《出力側配線長》と《LEDモジュール長の合計長さ》の両方または何れか一方でも指定の長さを超えた場合、電圧降下により暗く点灯することがあります。

出力側総配線長(①+②)1系統のLEDモジュール長(ⓐ+ⓑ)は、使用するLEDモジュールによって異なります。LEDモジュール長が指定の長さを超える場合は2系統分岐でご使用ください。
LEDモジュール取扱説明書・カタログに記載しています。

出力側配線長とLEDモジュール長の合計長さ

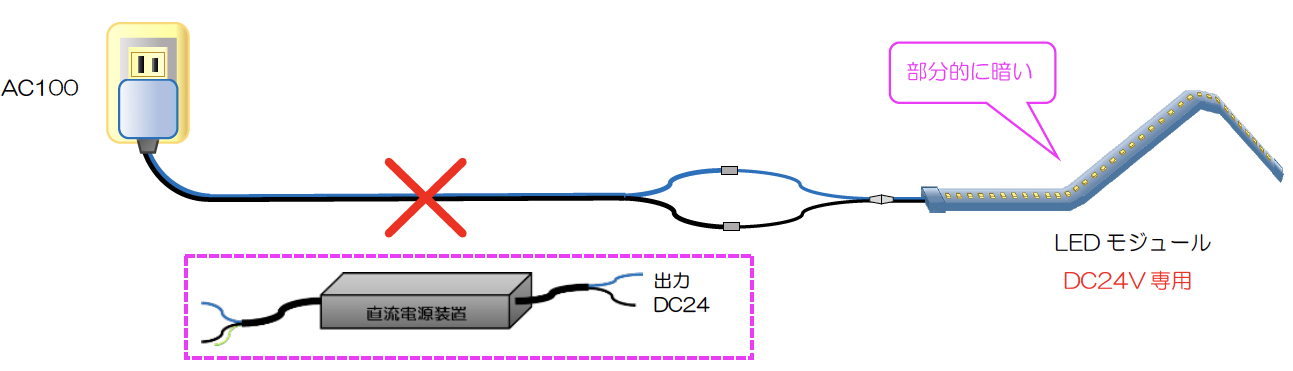

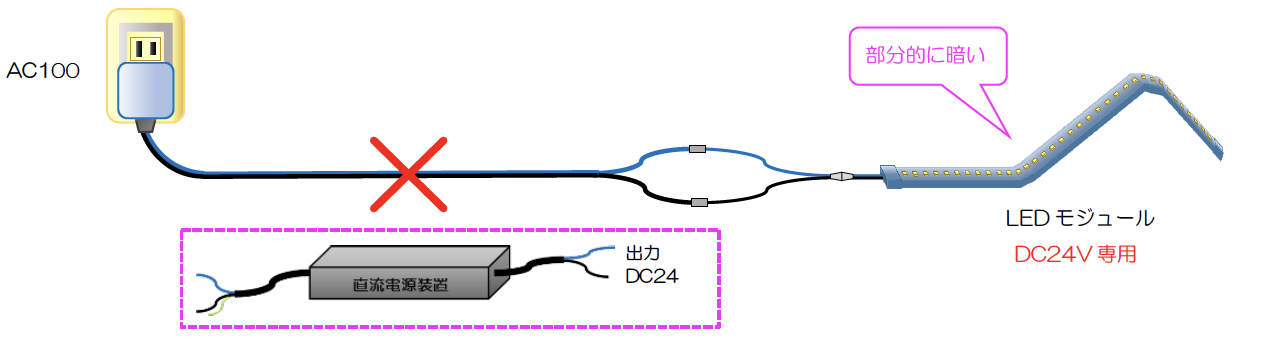

LEDモジュールにAC(交流)電圧が印加されていませんか?(誤配線)

LEDモジュールはDC(直流)定格です。AC100Vなど定格を著しく超える電圧が印加された場合、LEDモジュールが故障し部分的に暗くなることがあります。
LEDモジュールを交換してください。

AC電圧の印加

明るさを絞っていくとちらつきが発生する

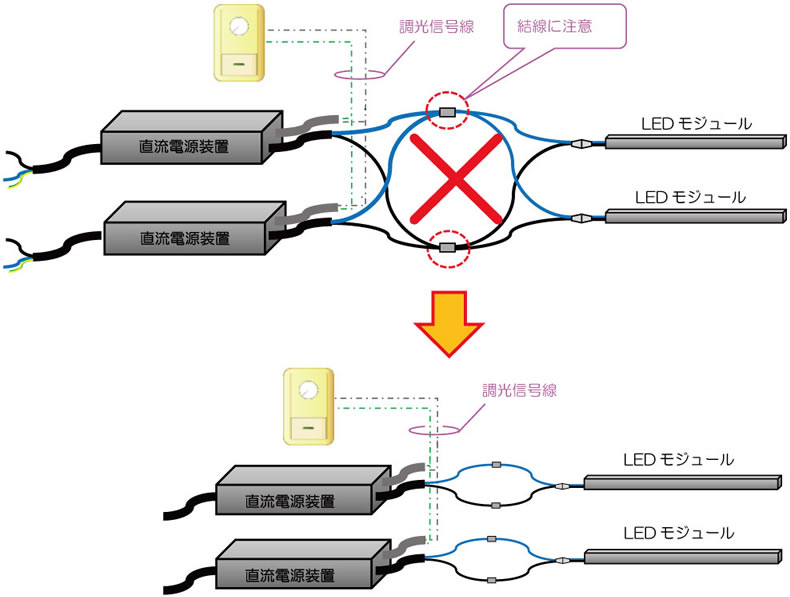

直流電源装置の出力側リード線を一括して結線していませんか?

複数台の直流電源装置の出力側リード線を一括して結線した場合、製品相互の干渉によりちらつきなどの点灯異常が発生することがあります。必ず分けてご使用ください。

・対象製品(直流電源装置):ELD2-2435FD、ELD2-24240F

出力側リード線を一括して結線

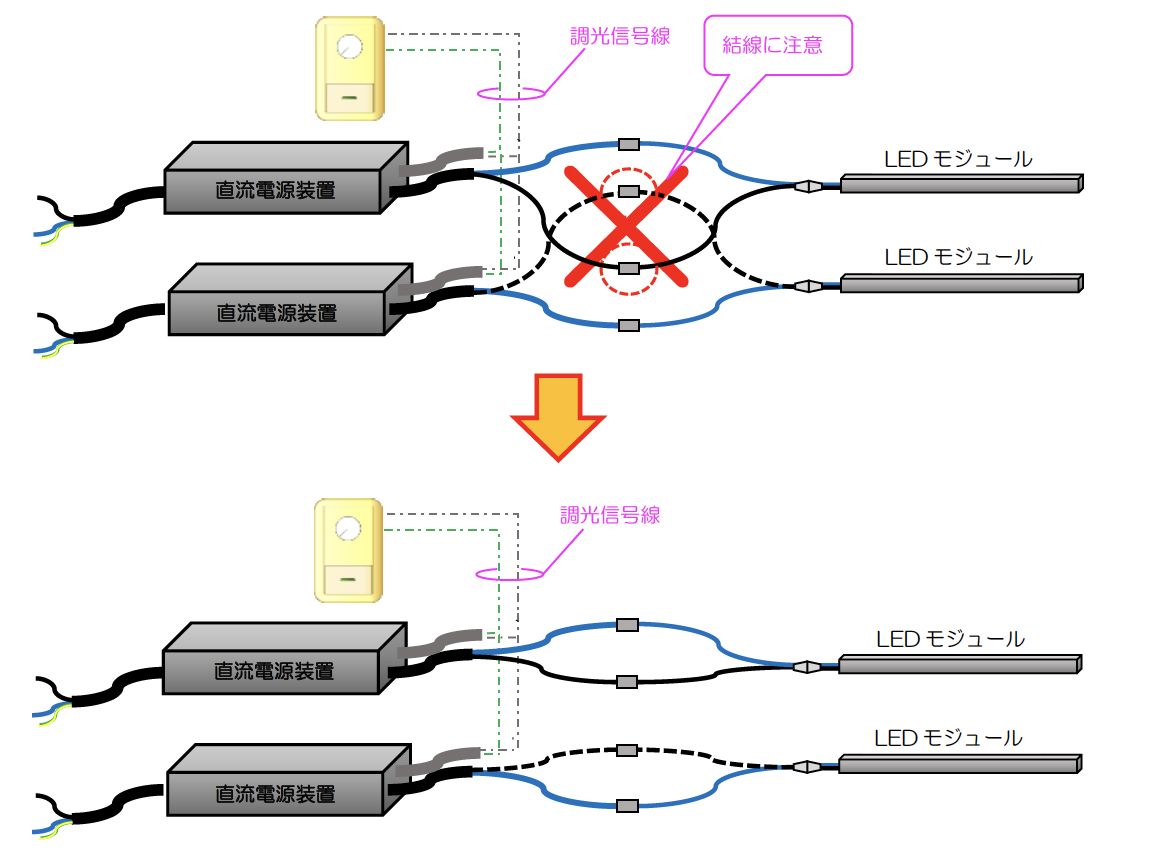

直流電源装置の出力側リード線の片側が互い違い(誤配線)になっていませんか?

複数台の直流電源装置の出力側リード線の片側を互い違いに結線した場合、製品相互の干渉によりちらつきなどの点灯異常が発生することがあります。
今一度配線状況をご確認ください。

・対象製品(直流電源装置):ELD2-2435FD、ELD2-24240FD

出力側リード線を一括して結線

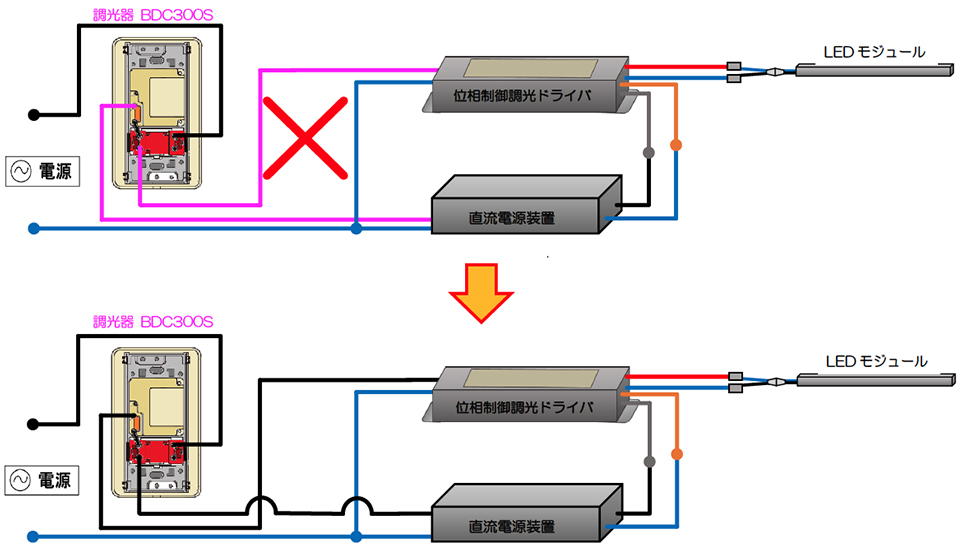

直流電源装置へ位相制御信号が入力されていませんか?

調光器BDC300Sから位相制御調光ドライバと直流電源装置の間の配線において、誤って配線が入れ替わり位相制御信号が直流電源装置へ入力された場合、調光を絞っていくとちらつきなどの点灯異常となることがあります。
今一度配線状況をご確認ください。

位相制御配線

LEDモジュールの光色が変わった

【黄色や茶褐色】の場合

狭く周囲に空気の対流がなく熱がこもりやすいような場所で長期に渡って使用され、経時的に樹脂カバーが黄色や茶褐色に変色した場合、本来の光色と異なって見えることがあります。
通風の良い使用温度範囲内5~35℃の環境下でご使用ください。

【赤色】の場合

ホットショーケースのような保温される密閉環境下や一時的にでも直接製品が高温蒸気や熱にさらされる場所に設置した場合はLEDチップが変色し、光源色が赤く見えることがあります。
外部からの熱を受けないような使用温度範囲内5~35℃の環境下でご使用ください。

【青白い】の場合

腐食性雰囲気(硫化水素ガス、塩素、アンモニアなど)のところで使用した場合、LEDチップが腐食し、光色が青白く変色することがあります。
硫黄泉のような温泉地や腐食性ガスが発生するような環境下をさけて保管・ご使用をお願いします。

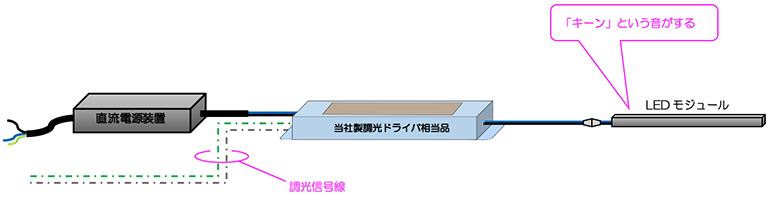

LEDモジュールから「キーン」という音がする

LEDモジュールと直流電源装置の間に当社製調光ドライバ以外の相当品を使用していませんか?

当社製調光ドライバ以外の相当品を使用した場合、LEDモジュールから「キーン」などの音が発生することがあります。
適合直流電源装置または適合調光ドライバへ交換することで解消されます。

キーンという音がする

LED縦に設置したアルミレールからフレキシブルLEDモジュールがずれ落ちた

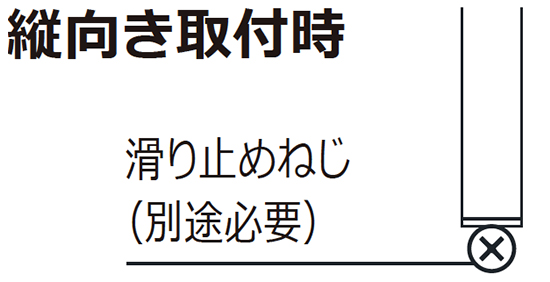

滑り止めねじでずれ落ち防止をおこなっていますか?

取り付ける向きによってはフレキシブルLEDモジュールがアルミレールからずれ落ちる場合があります。
滑り止めねじ(別途必要)で滑り止めをおこなってください。


滑り止めねじ

LED明るさを下限付近で調節した後に電源を切り、再度点灯させると点灯しないLEDモジュールがある

推奨調光範囲外(調光下限)で使用していませんか?

推奨調光範囲の下限を僅かに下回っている状態で電源を切り、再度点灯させるとLEDモジュールの個体差により点灯しない(消灯状態)ことがありますが、異常ではありません。
ツマミを操作して明るさを再調節*してください。*ツマミを下限から回していくことで調節しやすくなります。

調光ツマミを最小に絞っても消灯しない

パナソニック製の推奨調光器をご使用の場合、負荷切替スイッチの設定をご確認ください。

パナソニック製の負荷切替スイッチ付き調光器をご使用の場合、「ライトコントロール・信号線式」ついては『LR側』、「ライトマネージャー」については『PCモード』に設定してください。


調光下限で消灯しない
