点灯状態について

直流電源装置に最大使用W数＊を超えるLED負荷を接続していませんか?

直流電源装置は最大使用W数＊を超えるLEDモジュールが接続された場合、過負荷保護機能により発振が停止し消灯することがあります。直流電源装置を増設し、最大使用W数＊以下でご使用ください。 ^✽機種によっては、間欠発振（点滅）となる場合があります。

一系統に接続したLEDモジュール長の合計長さは適正ですか?

《LEDモジュール長の合計長さ》の指定の長さを超えた場合、電圧降下により不点灯を生じることがあります。

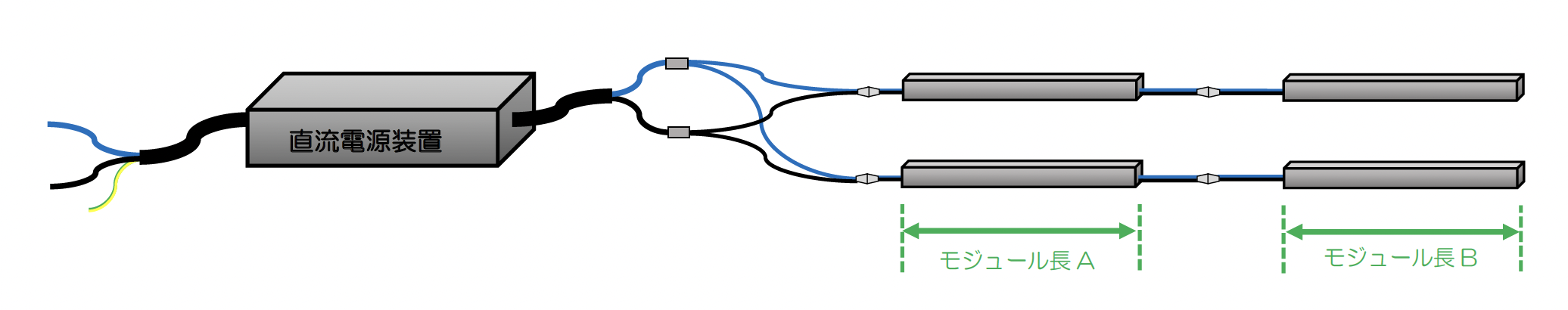

1系統のLEDモジュール長（A＋B）は、使用するLEDモジュールによって異なります。
LEDモジュール長が指定の長さを超える場合は2系統分岐でご使用ください。

直流電源装置の出力側配線長は適正ですか?

直流電源装置は、《出力側配線長》の指定の長さを超えた場合、電圧降下により不点灯を生じることがあります。

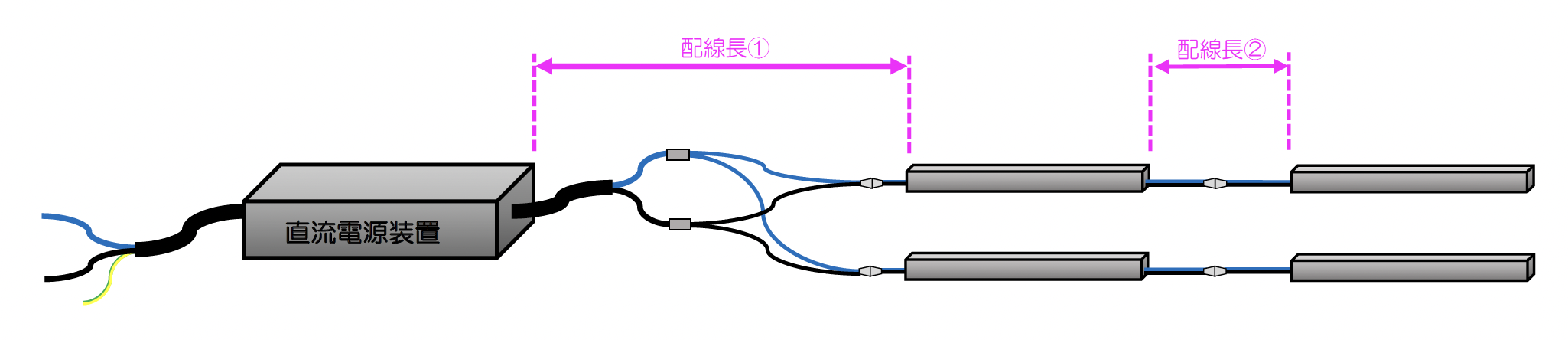

出力側総配線長（①＋②）は、使用するLEDモジュールによって異なります。
出力側総配線長が指定の長さを超える場合は2系統分岐でご使用ください。

直流電源装置の設置環境に問題はありませんか?

直流電源装置が高温になると過熱保護機能が働き消灯することがあります。
直流電源装置は周囲温度５℃～４０℃の範囲でご使用ください。
密閉された場所や通風の悪い場所、他の機器による熱影響を受ける場所等、放熱が妨げられている場合は改善が必要です。

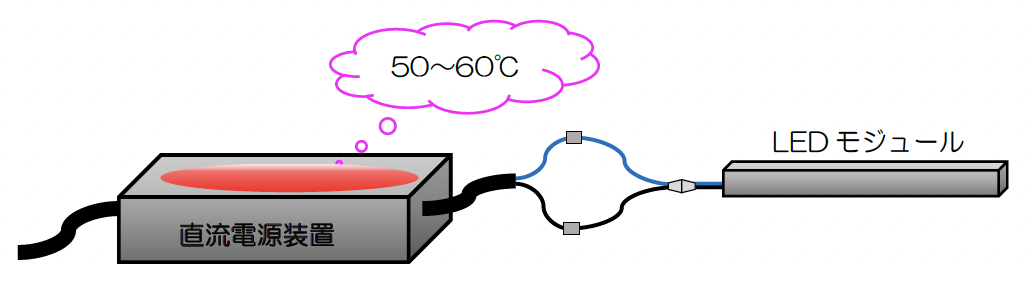

※直流電源装置の表面温度は、標準的な使用条件(周囲温度３０℃ 定格電圧)で50～60℃です。

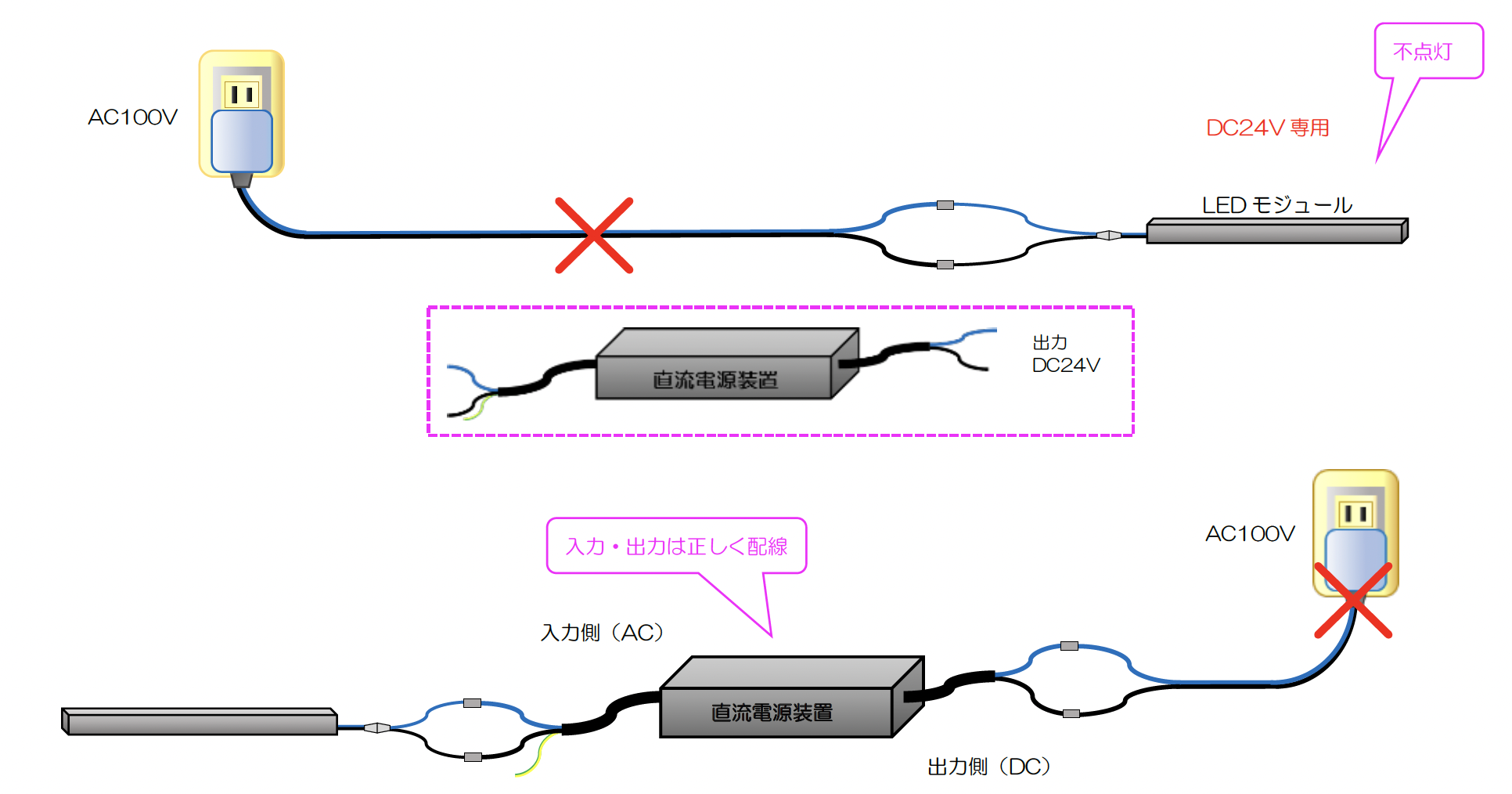

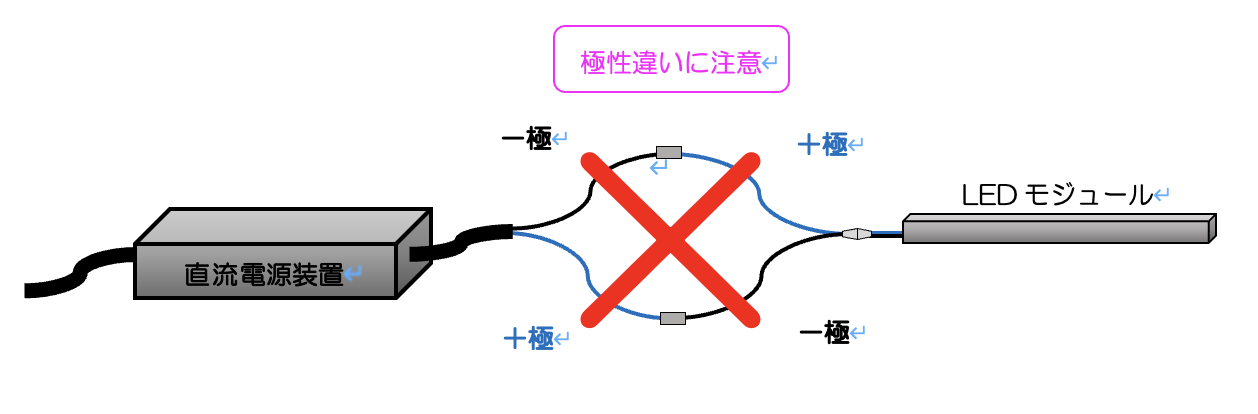

直流電源装置出力側の極性は合っていますか?

直流電源装置の出力側には極性(＋／－)があります。直流電源装置とLEDモジュール配線の極性が合っていない場合は点灯しません。
正しく接続してください。

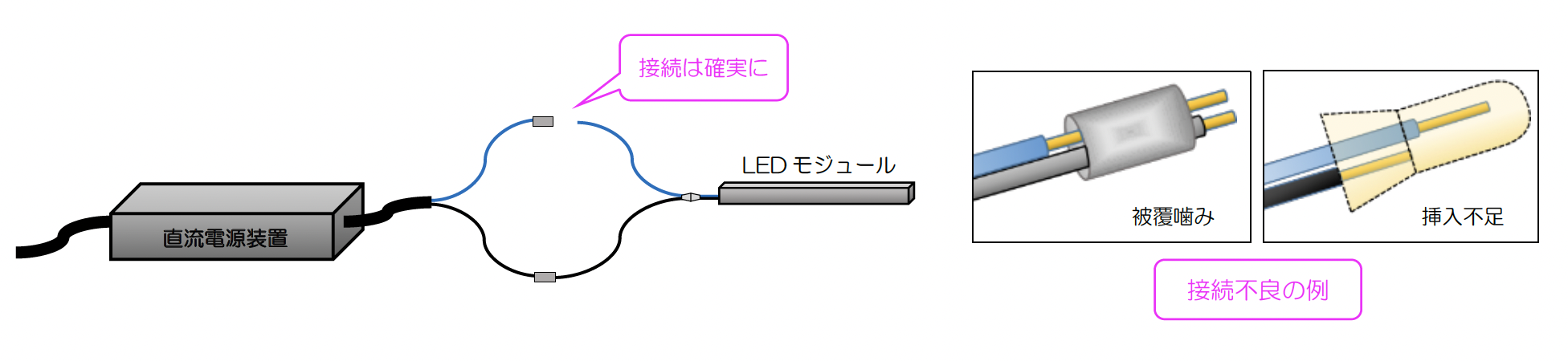

直流電源装置の入力側及び出力側接続箇所は正しく接続されていますか?

圧着等による電線接続が不完全で正常に電圧が供給されない場合は不点灯となります。
接続箇所をご確認ください。

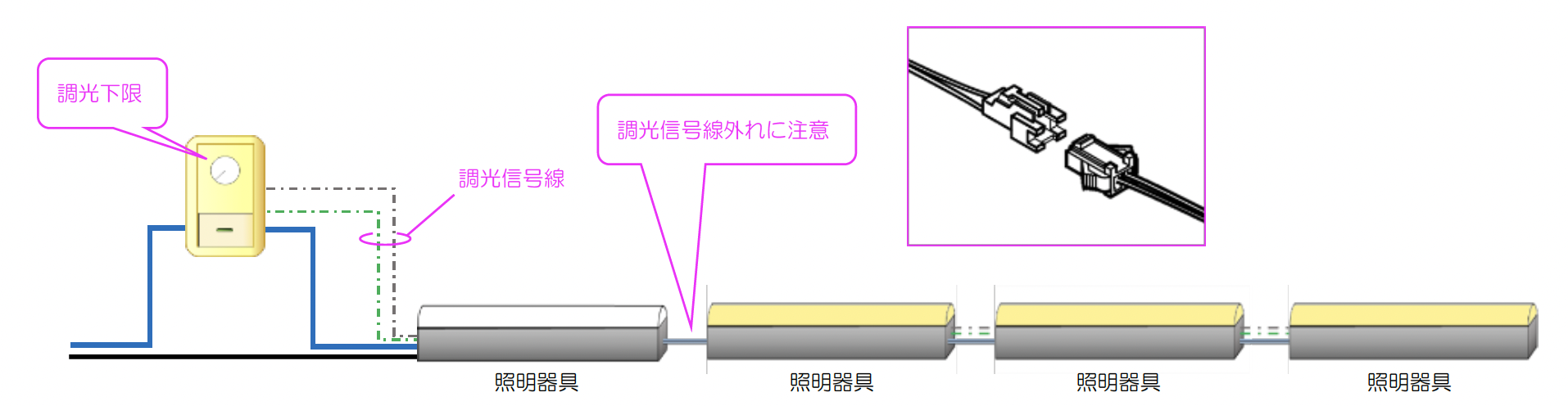

連結された器具の調光信号線が外れていませんか?

2灯目以降の調光信号線が外れ、調光ツマミが下限となっていた場合、1灯目が消灯し、２灯目以降が点灯している状態となります。
1灯目、2灯目の配線をご確認ください。

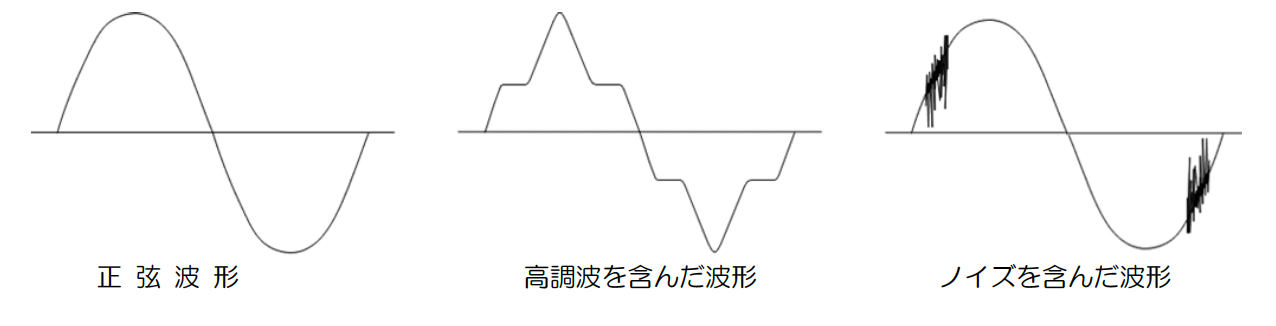

電圧波形の歪み、ノイズ等はありませんか?

歪んだ電圧波形やノイズが乗った電圧ではLEDモジュールにちらつきが発生することがあります。
複数灯が同時にちらつきや点滅等の状況の場合、これらが原因の可能性があります。
回路分けの見直し（電源の位相を変える）により改善される場合があります。

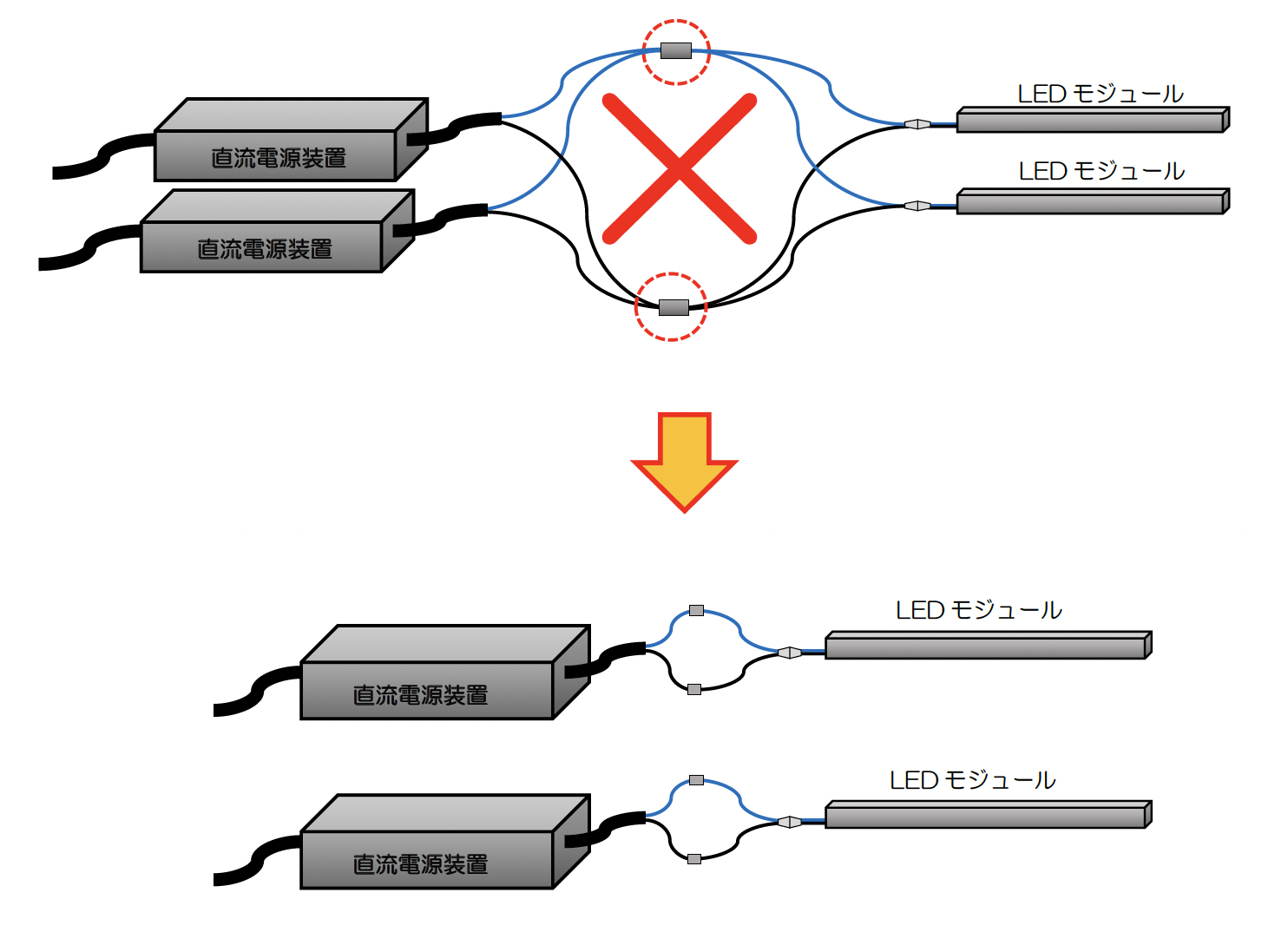

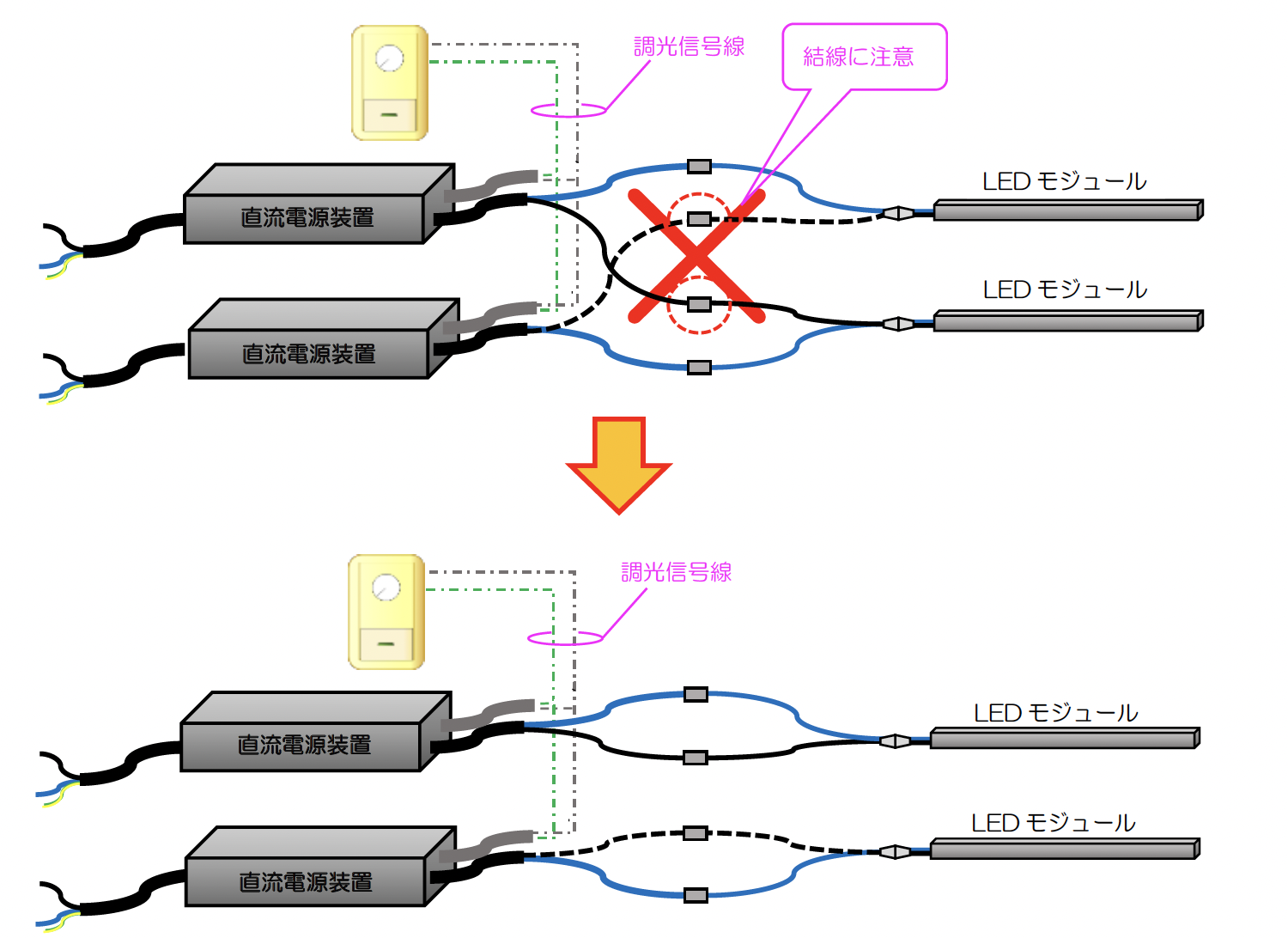

直流電源装置の出力側リード線を一括して結線していませんか?

複数台の直流電源装置の出力側リード線を一括して結線した場合、製品相互の干渉によりちらつきなどの点灯異常が発生することがあります。
必ず分けてご使用ください。

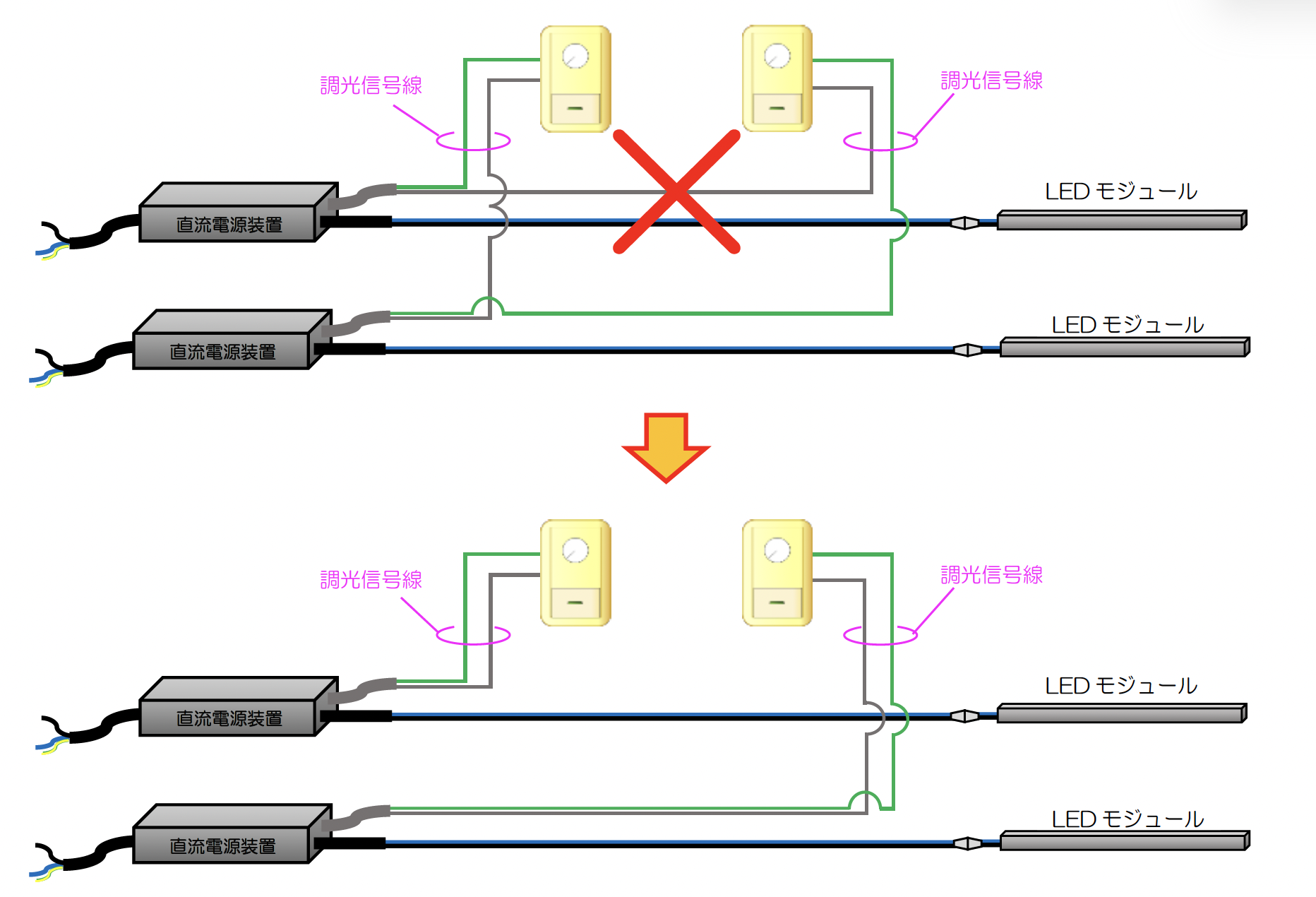

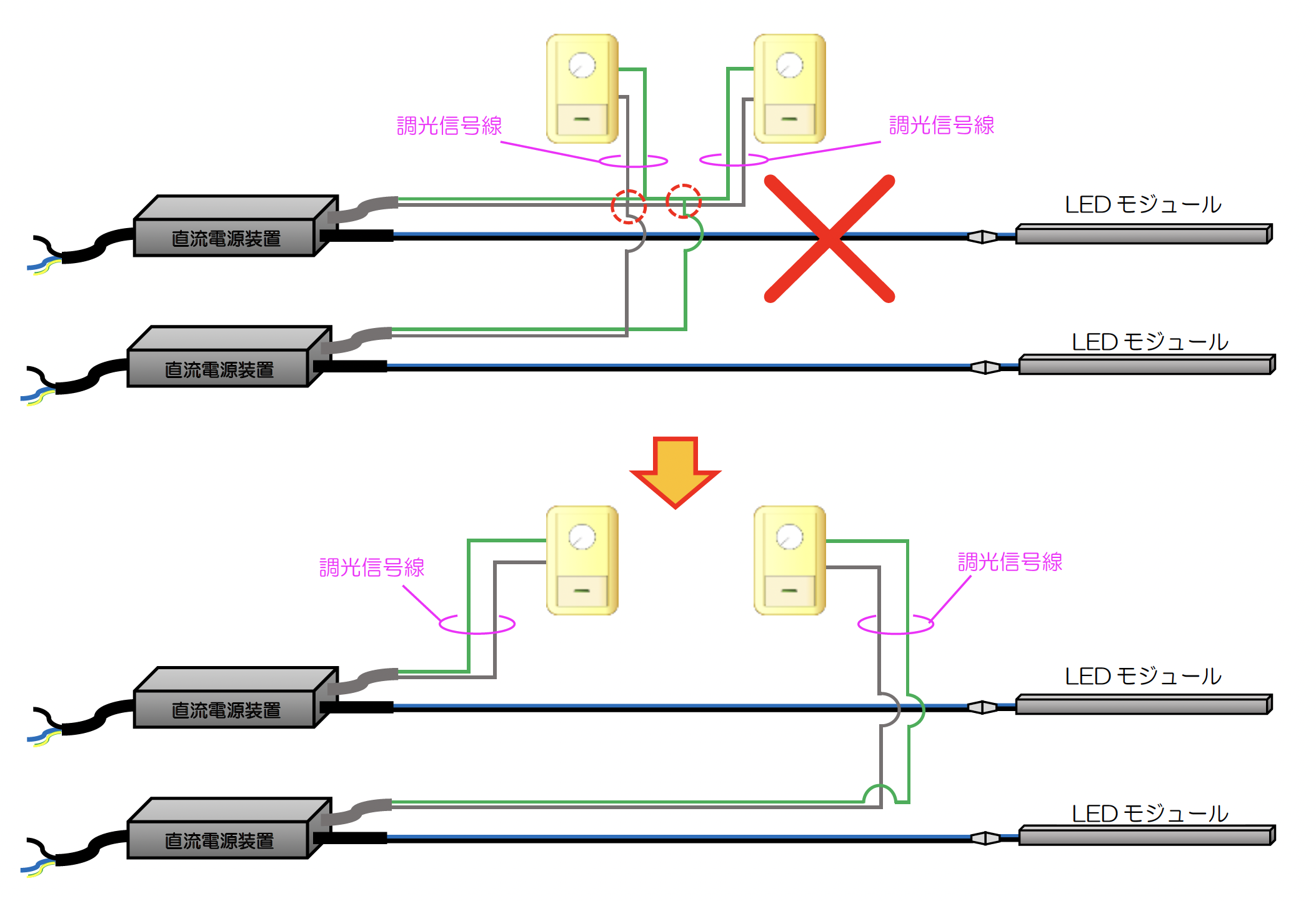

調光信号線の片側が互い違い（誤配線）になっていませんか? 調光信号線を一括して結線していませんか?

複数台の調光信号線の片側を互い違いに結線した場合、製品相互の干渉によりちらつきなどの点灯異常が発生することがあります。
また複数台の調光信号線を一括して結線した場合、製品相互の干渉によりちらつきなどの点灯異常が発生することがあります。
今一度配線状況をご確認ください。

【黄色や茶褐色】の場合

狭く周囲に空気の対流がなく熱がこもりやすいような場所で長期に渡って使用され、経時的に樹脂カバーが黄色や茶褐色に変色した場合、本来の光色と異なって見えることがあります。
通風の良い使用温度範囲内5～35℃の環境下でご使用ください。

【青白い】の場合

腐食性雰囲気(硫化水素ガス､塩素､アンモニアなど)のところで使用した場合、LEDチップが腐食し、光色が青白く変色することがあります。
硫黄泉のような温泉地や腐食性ガスが発生するような環境下をさけて保管・ご使用をお願いします。

推奨調光範囲外（調光下限）で使用していませんか?

推奨調光範囲の下限を僅かに下回っている状態で電源を切り、再度点灯させるとLEDモジュールの個体差により点灯しない（消灯状態）ことがありますが、異常ではありません。ツマミを操作して明るさを再調節^＊してください。
※ツマミを下限から回していくことで調節しやすくなります。

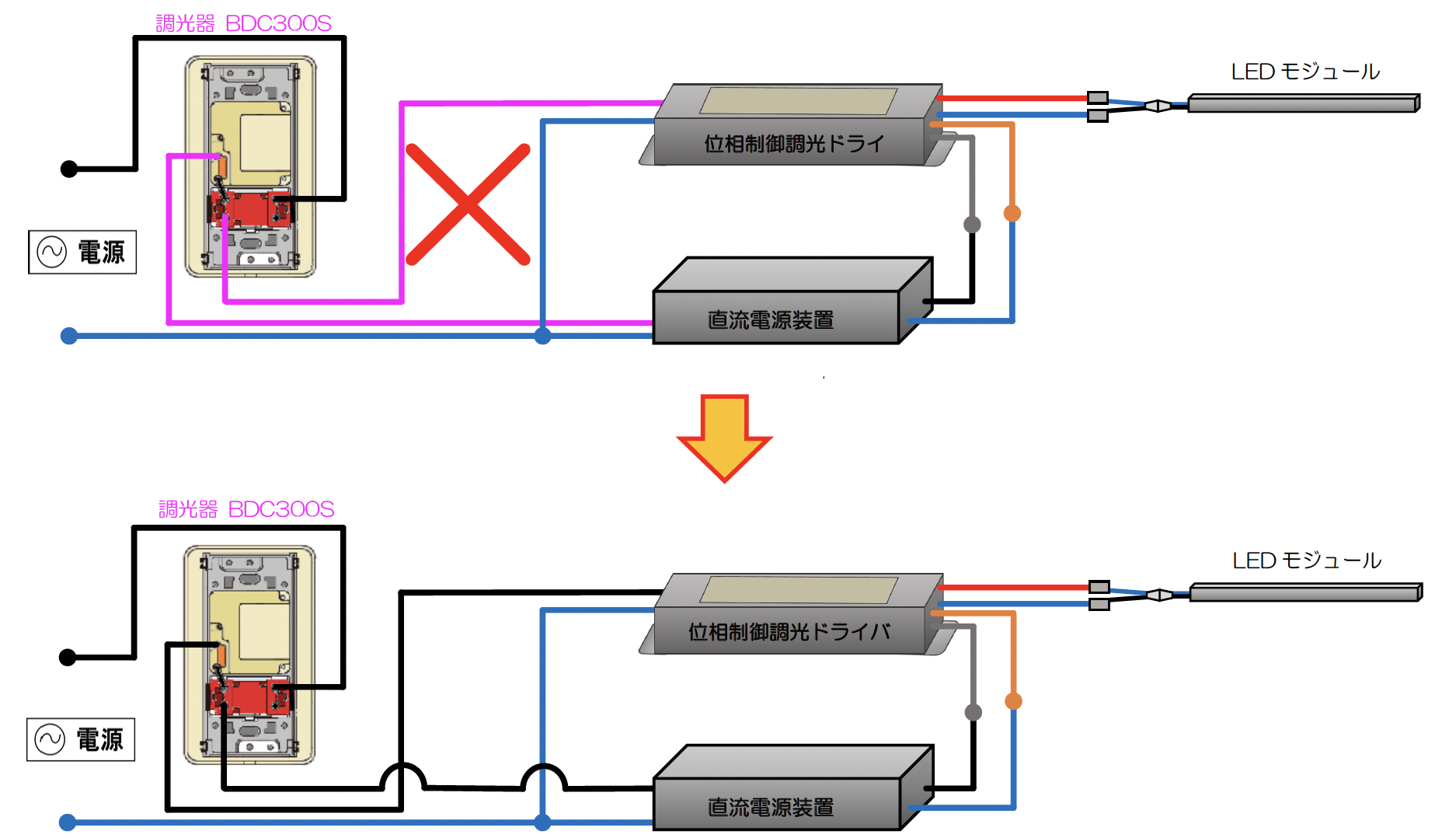

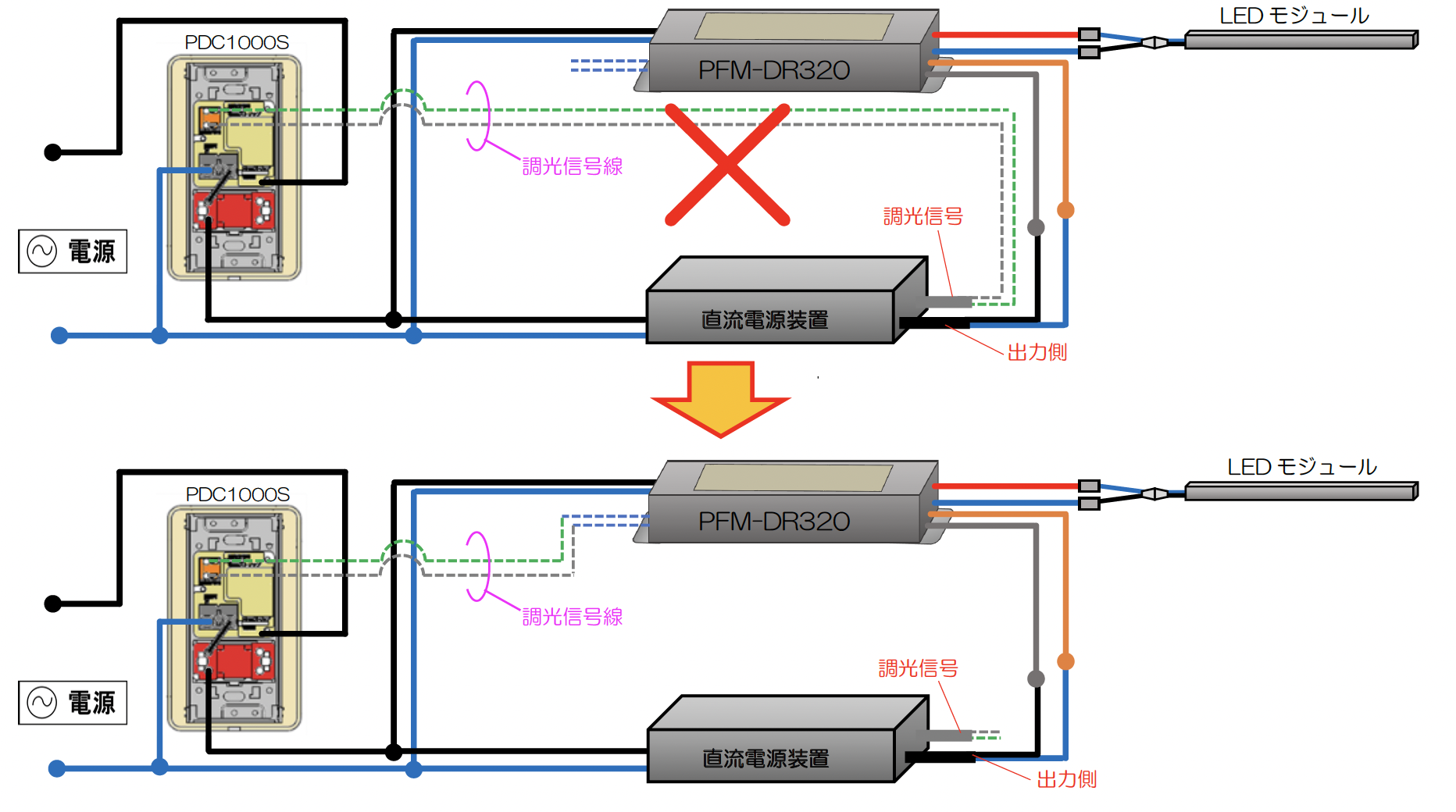

LED調光信号線が直流電源装置に接続していませんか？

PWM調光・調色ドライバや埋め込み取付専用調光ドライバを使用する場合は、調光信号線はドライバへ接続してください。調光信号線が直流電源装置へ入力された場合、ちらつきなどの点灯異常となることがあります。
今一度配線状況をご確認ください。。

直流電源装置ELD24320FDおよび調光・調色ドライバとの組み合わせにおいて、電源を入れると一瞬点灯した後に調光点灯に移る場合がありますが異常ではありません。

調光信号線にVVFケーブルなどを使用していませんか?

調光信号線にVVFケーブルなどを使用した場合、ノイズが乗ってちらつきや瞬間的に不点灯となることがあります。
調光信号線には CPEVφ0.9×1ペアまたはφ1.2×1 ペアをご使用ください。
