埋め込み最小施工寸法に関して
プロファイルシステム

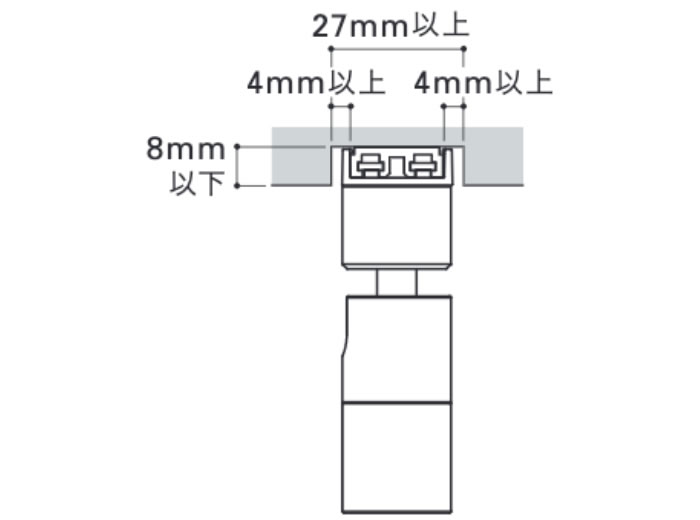

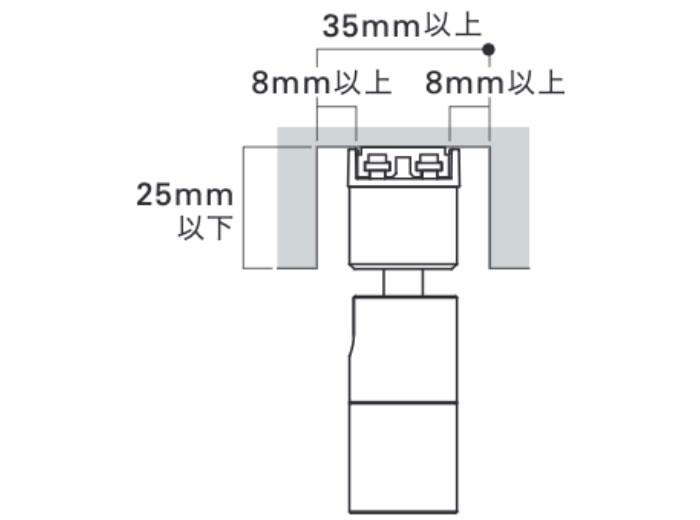

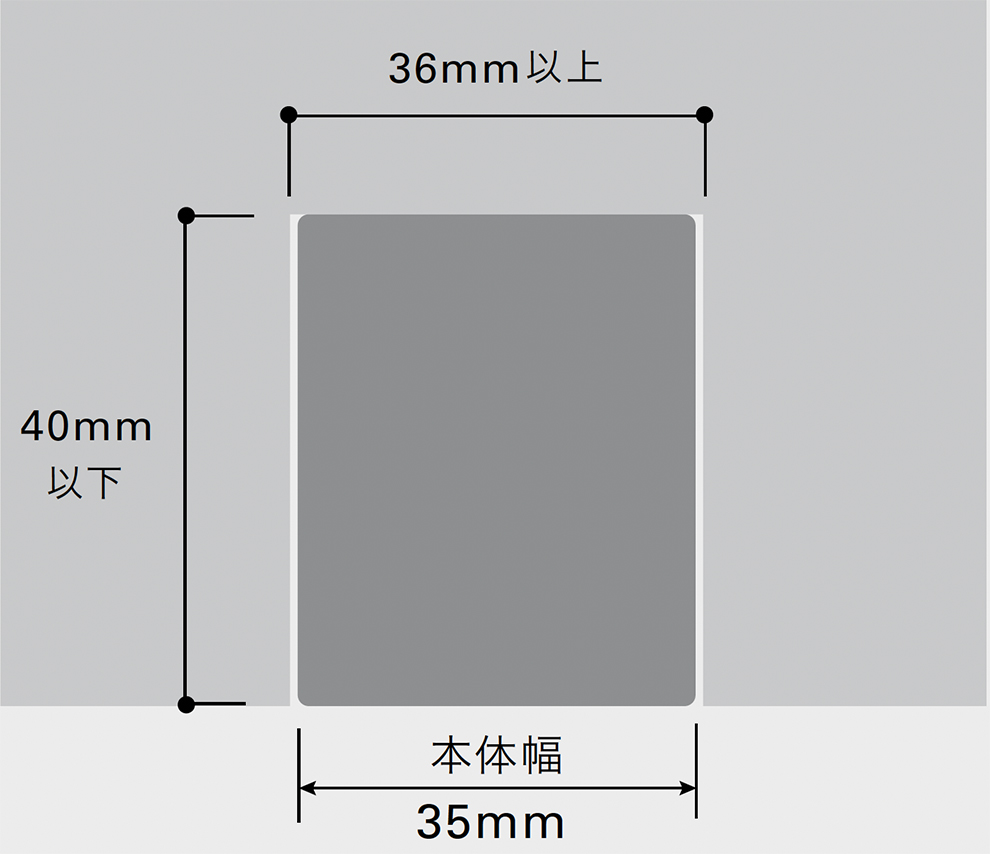

PFM
![PFM](/dcms_media/image/size_PFM.jpg)
PFSH

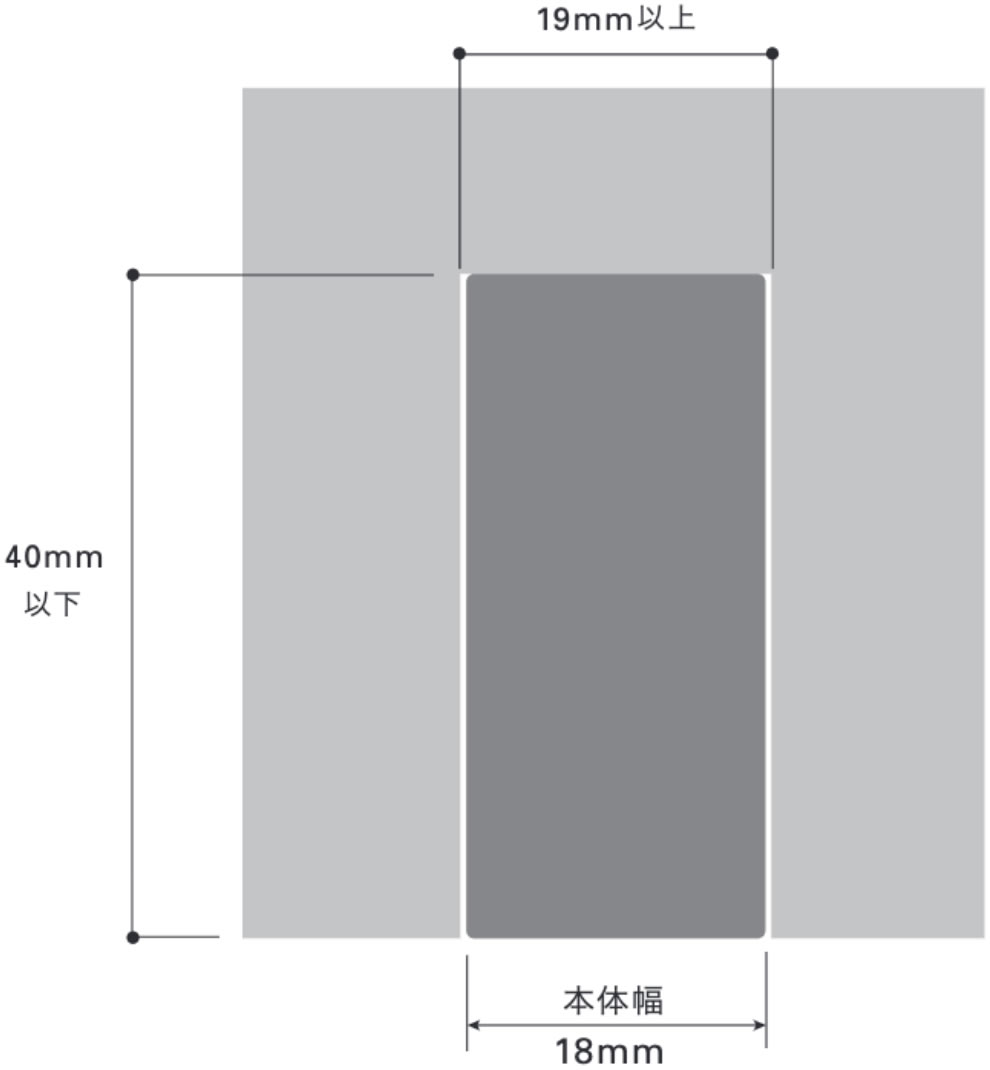

![PFSH](/dcms_media/image/size_img01.jpg)
PFS

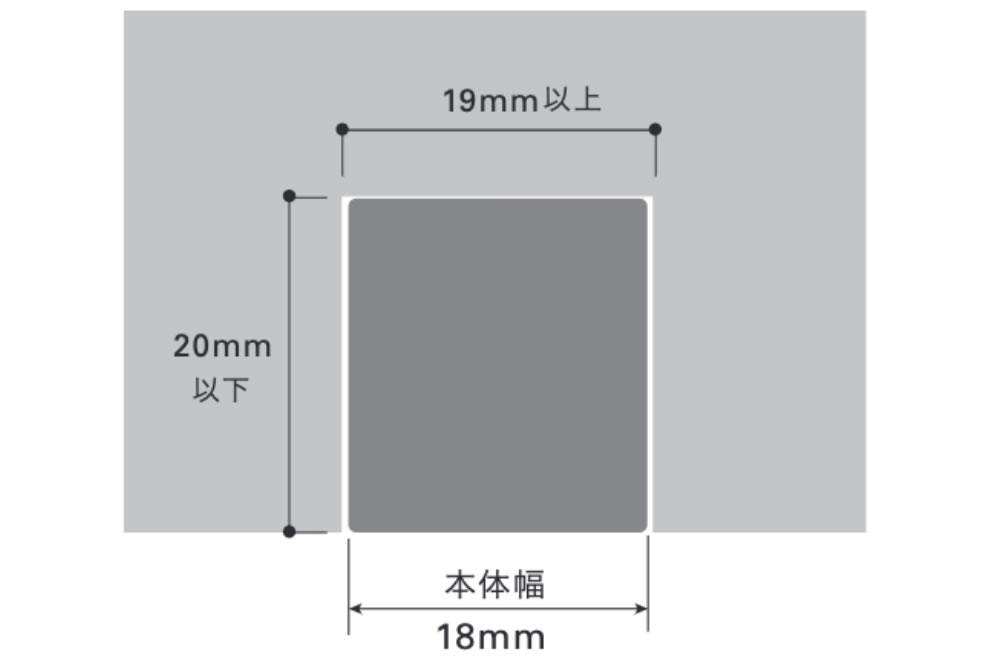

![PFS](/dcms_media/image/size_img02.jpg)
LED モジュール
MU-LED

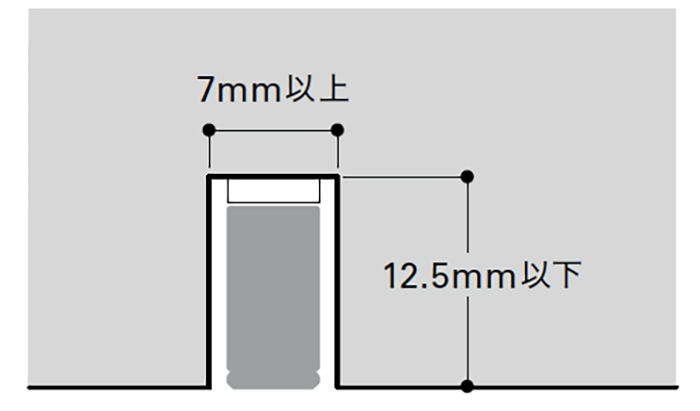

マグネット受け金具MUMG(別売)を使用する場合
![MU-LED](/dcms_media/image/size_MU_03.jpg)
MUホルダー(付属)を使用する場合

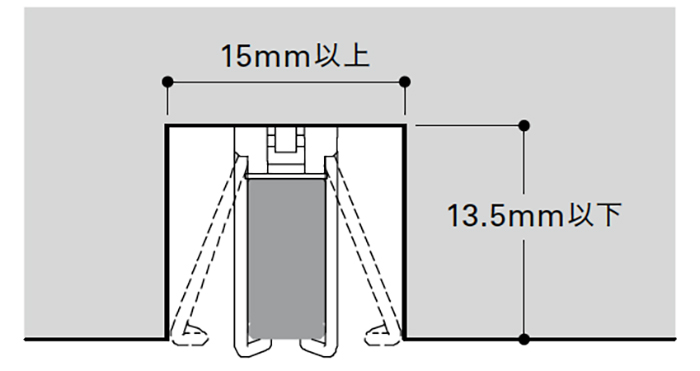

![MU-LED](/dcms_media/image/size_MU_02.jpg)

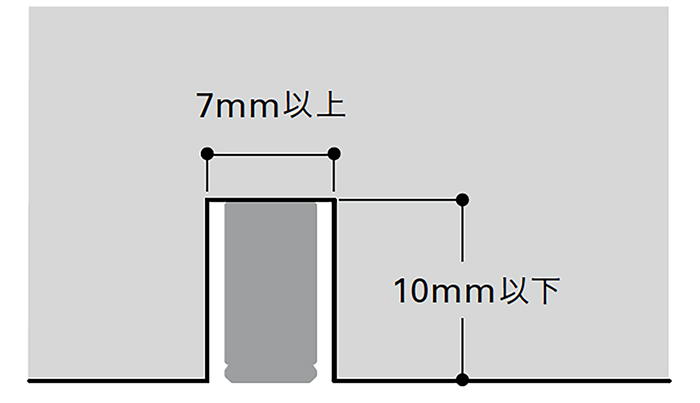

スチールに本体のマグネットを使用して取り付ける場合
![MU-LED](/dcms_media/image/size_MU_01.jpg)
- 放熱のため左右に隙間を空けてください。
※1 HUMG使用時は、+10mm
【注意】LEDモジュール側面が造営材に接触しないようにしてください。
【注意】LEDモジュール装着時、ホルダーの広がりを考慮して寸法を設定してください。
XC-LED2

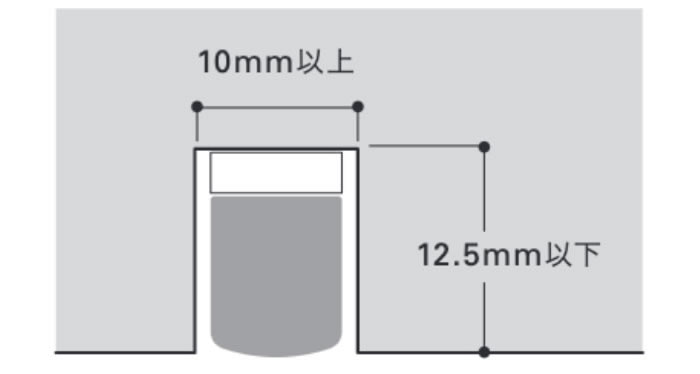

マグネット受け金具XCMG(別売)を使用する場合
![XC-LED](/dcms_media/image/size_img03.jpg)
XCホルダー(付属)を使用する場合

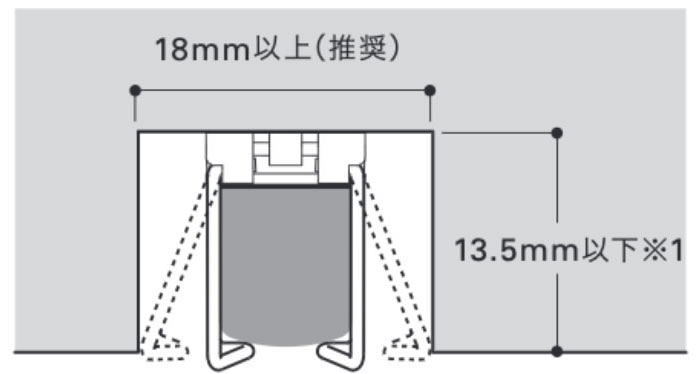

![XC-LED](/dcms_media/image/size_img04.jpg)
マグネット受け金具FLMGL(別売)を使用する場合

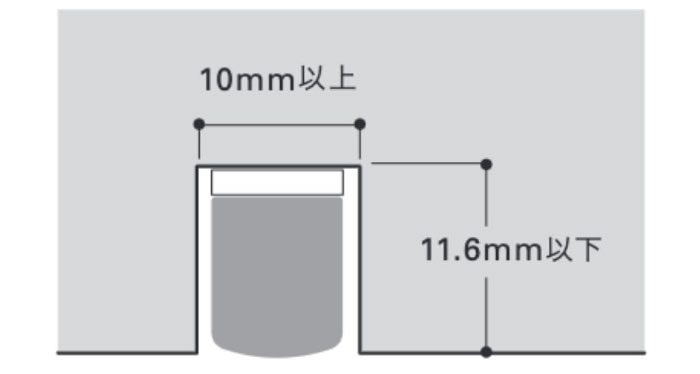

![XC-LED](/dcms_media/image/size_img05.jpg)
スチールに本体のマグネットを使用して取り付ける場合

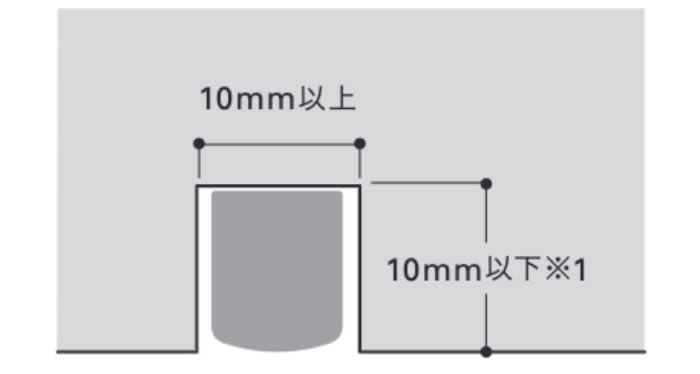

![XC-LED](/dcms_media/image/size_img06.jpg)
- 放熱のため左右に隙間を空けてください。
※1 HCMG使用時は、+10mm
【注意】LEDモジュール側面が造営材に接触しないようにしてください。
【注意】LEDモジュール装着時、ホルダーの広がりを考慮して寸法を設定してください。
MC-LED4 D(-P5)、MCT-LED2
マグネット受け金具FLMG、FLMGL(別売)を使用する場合
![MC-LED3、MCT-LED](/dcms_media/image/size_img07.jpg)

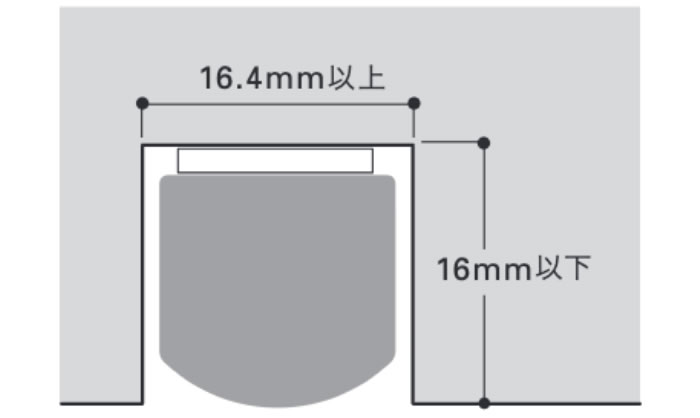

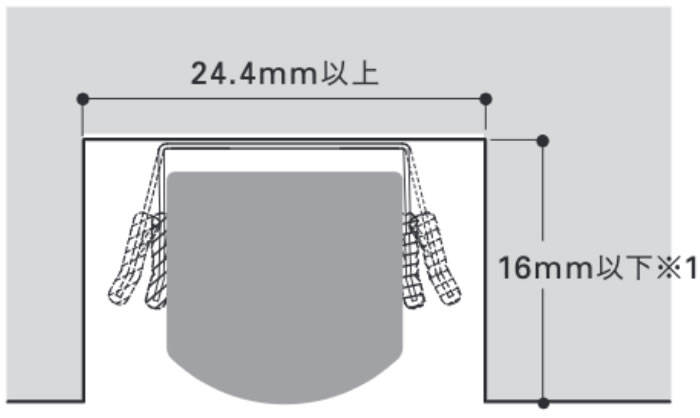

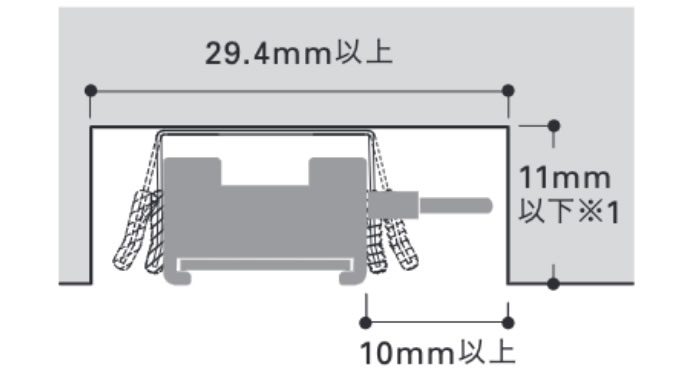

MCサドル(付属)を使用する場合
![MC-LED3、MCT-LED](/dcms_media/image/size_img08.jpg)

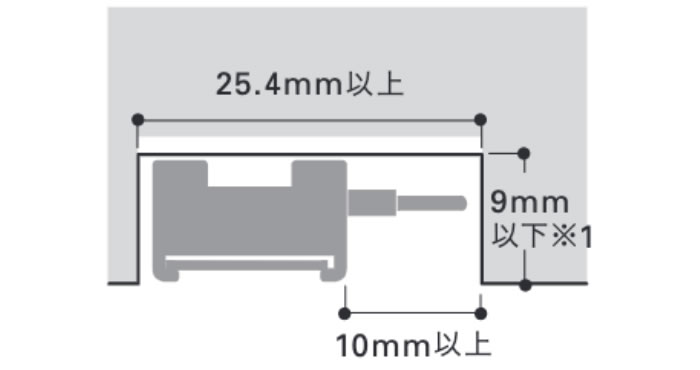

スチールに本体のマグネットを使用して取り付ける場合

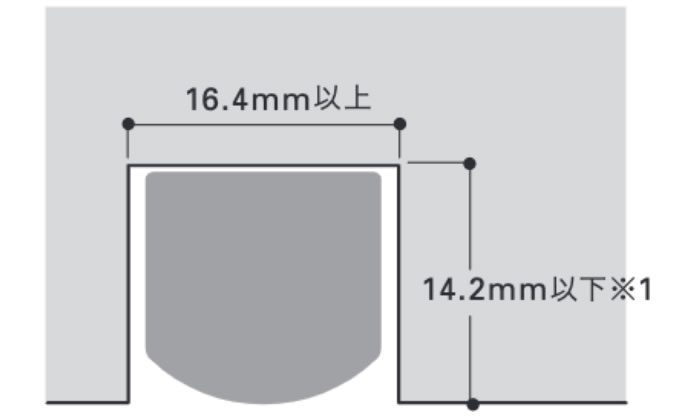

![MC-LED3、MCT-LED](/dcms_media/image/size_img09.jpg)
- 放熱のため左右に隙間を空けてください。
※1 HCMG使用時は、+10mm
【注意】LEDモジュール側面が造営材に接触しないようにしてください。
【注意】LEDモジュール装着時、サドルの広がりを考慮して寸法を設定してください。
MC-LED4 HR

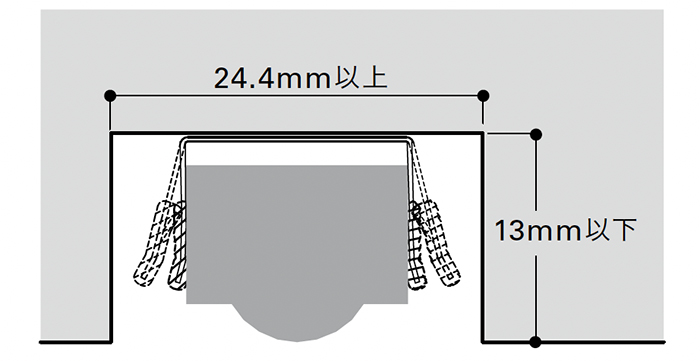

マグネット受け金具FLMG、FLMGL(別売)を使用する場合

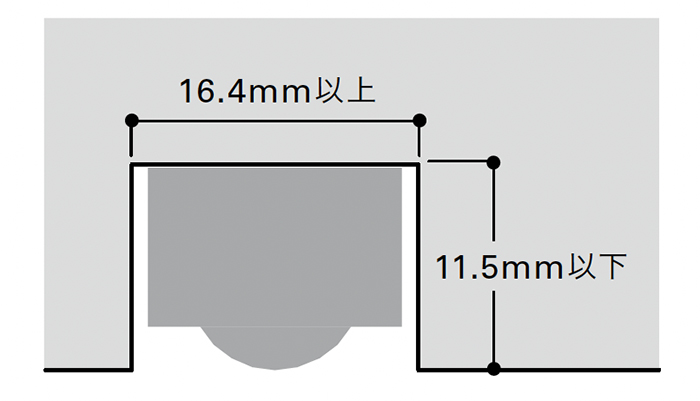

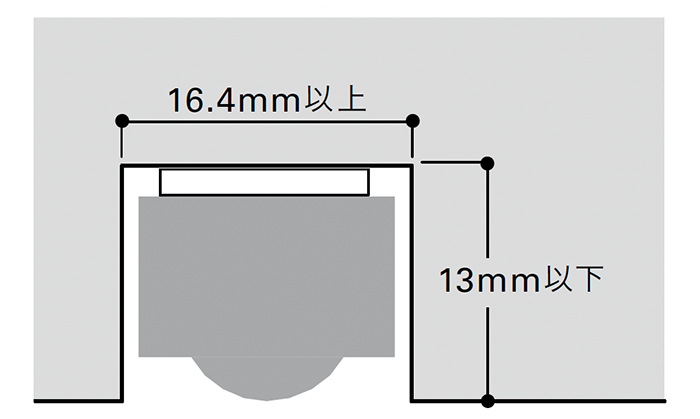

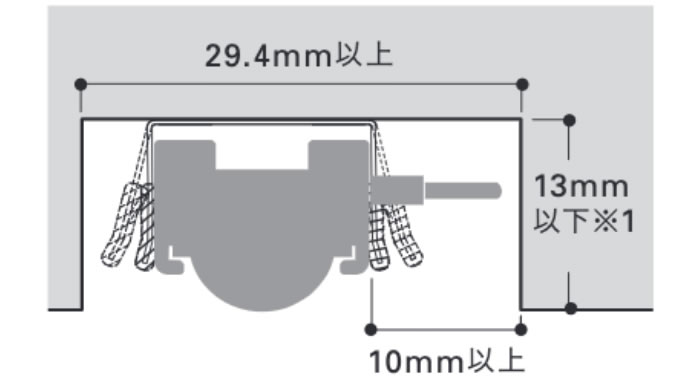

MCサドル(付属)を使用する場合

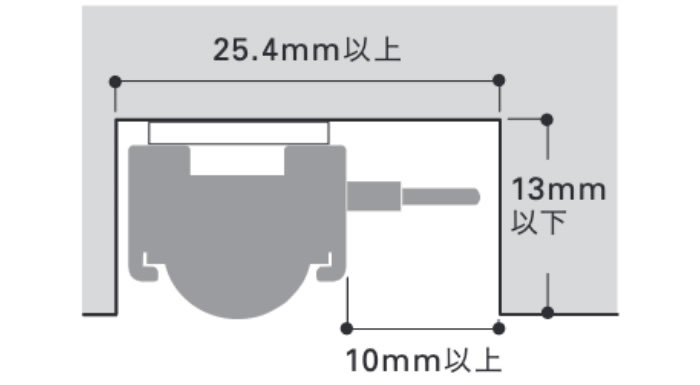

スチールに本体のマグネットを使用して取り付ける場合
- 放熱のため左右に隙間を空けてください。
※1 HCMG使用時は、+10mm
【注意】LEDモジュール側面が造営材に接触しないようにしてください。
【注意】LEDモジュール装着時、サドルの広がりを考慮して寸法を設定してください。
MC-LED4(E)
マグネット受け金具FLMG、FLMGL(別売)を使用する場合

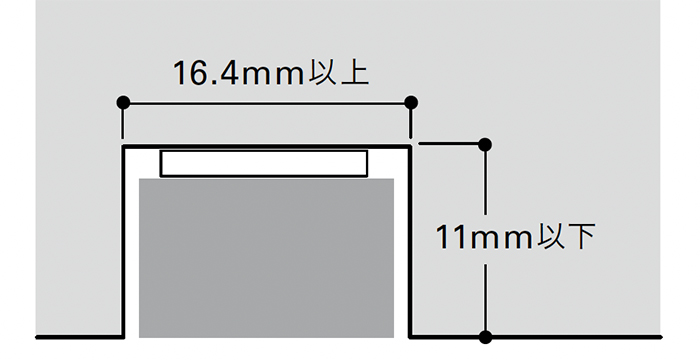

![MC-LED4](/dcms_media/image/size_MC_03.jpg)
MCサドル(付属)を使用する場合

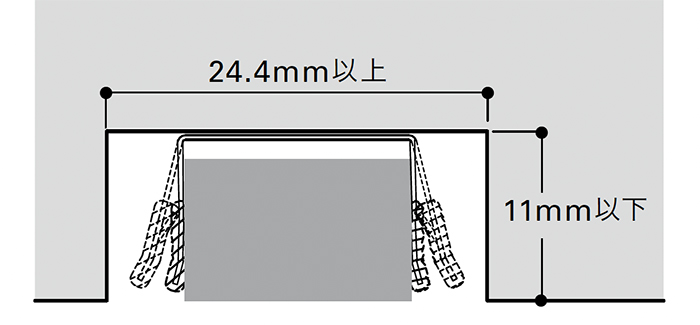

![MC-LED4](/dcms_media/image/size_MC_02.jpg)

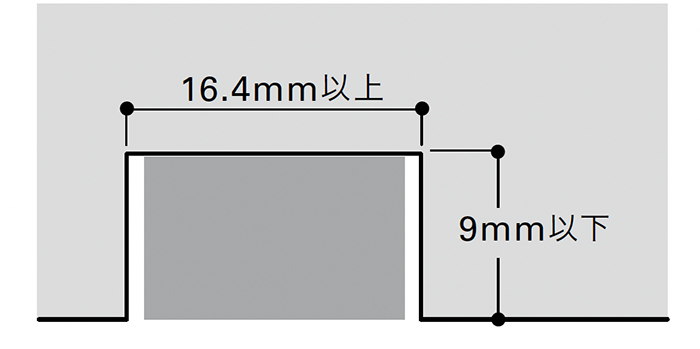

スチールに本体のマグネットを使用して取り付ける場合
![MC-LED4](/dcms_media/image/size_MC_01.jpg)
- 放熱のため左右に隙間を空けてください。
※1 HCMG使用時は、+10mm
【注意】LEDモジュール側面が造営材に接触しないようにしてください。
【注意】LEDモジュール装着時、サドルの広がりを考慮して寸法を設定してください。
CHC-LED N20、CHC-LED F

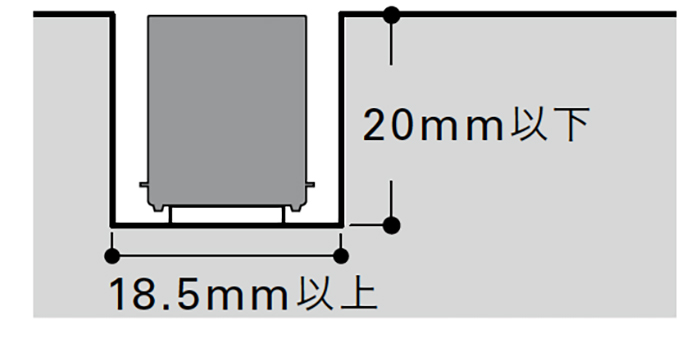

マグネット受け金具FLMG、FLMGL(別売)を使用する場合
![CHC-LED](/dcms_media/image/size_CHC_03.jpg)

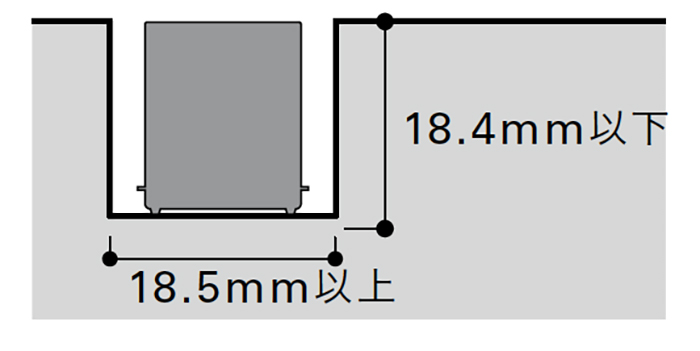

スチールに本体のマグネットを使用して取り付ける場合
![CHC-LED](/dcms_media/image/size_CHC_01.jpg)
アルミレールTR-CHC(別売)を使用する場合

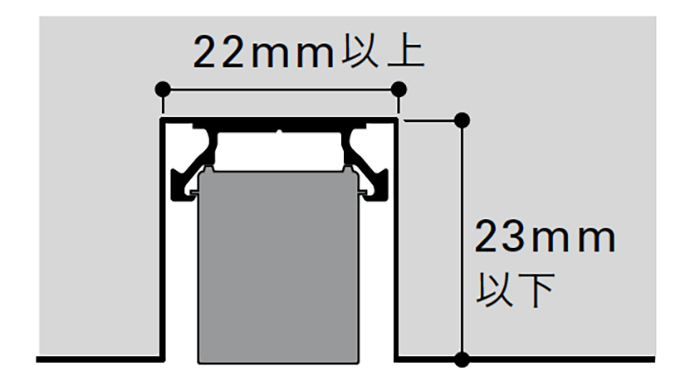

![CHC-LED](/dcms_media/image/size_CHC_02.jpg)
- 放熱のため左右に隙間を空けてください。
FX50-LED、FXT-LED、FXL-LED、FXRGB-LED

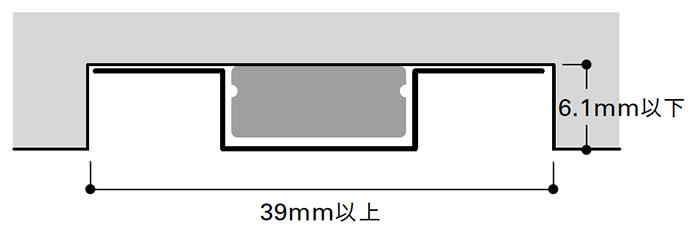

取付クリップFX-CL(別売)を使用する場合
![FX-LED](/dcms_media/image/size_FX_03.jpg)

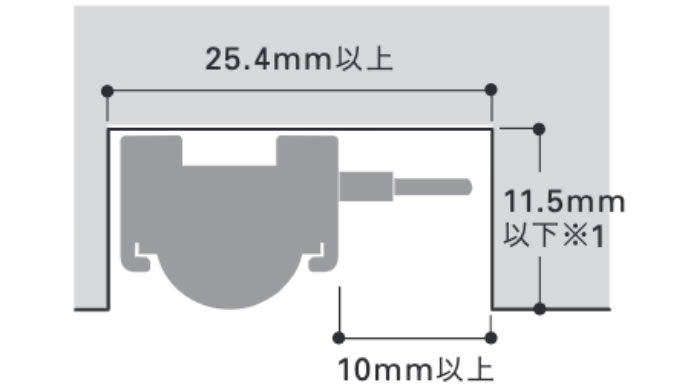

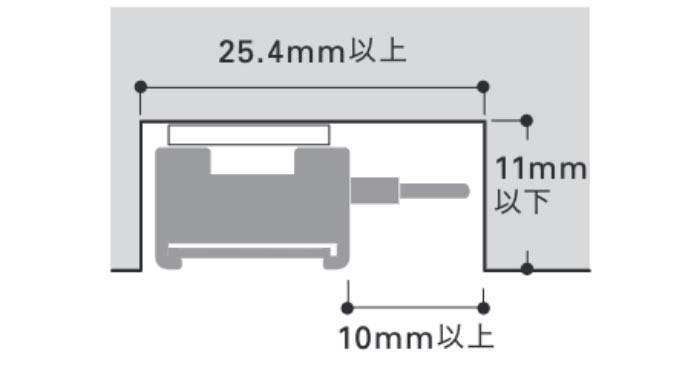

アルミレールTR2-FX(別売)を使用する場合

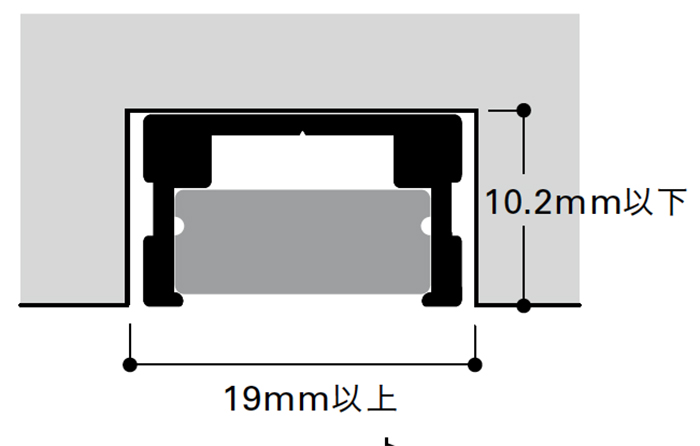

![FX-LED](/dcms_media/image/size_FX_02.jpg)

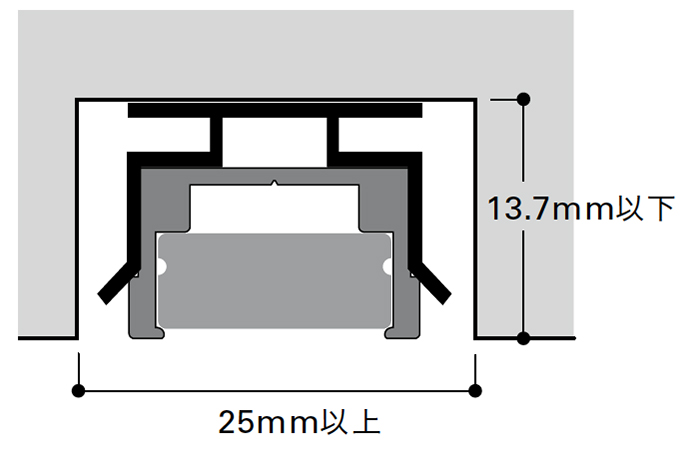

アルミレールTR2-FX(別売)と固定金具TFサドル(別売)を使用する場合
![FX-LED](/dcms_media/image/size_FX_01.jpg)
- 放熱のため左右に隙間を空けてください。
【注意】アルミレール側面が造営材に接触しないようにしてください。(造営材から14mm以上離す)
FXH-LED
アルミレールTR-FXH(別売)を使用する場合

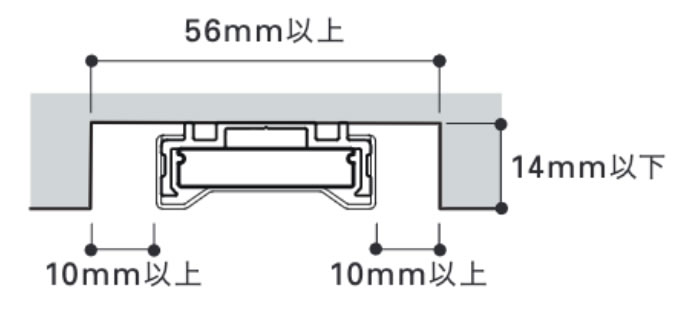

![FXH-LED](/dcms_media/image/size_img16.jpg)

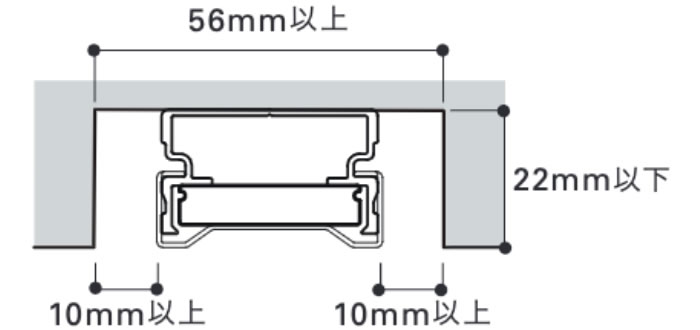

アルミレールTR2-FXH(別売)を使用する場合
![FXH-LED](/dcms_media/image/size_img17.jpg)
- 放熱のため左右に隙間を空けてください。
- 上向き取り付け以外はモジュールホルダーFXD-MHを使用してください。
【注意】アルミレール側面が造営材に接触しないようにしてください。(造営材から10mm以上離す)
FXS2-LED

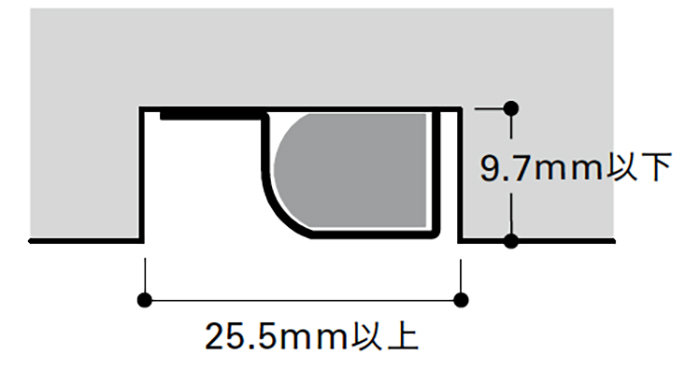

取付クリップFXS2-CLR(別売)を使用する場合
![FXS2-LED](/dcms_media/image/size_FXS2_01.jpg)
取付クリップFXS2-CL(別売)を使用する場合

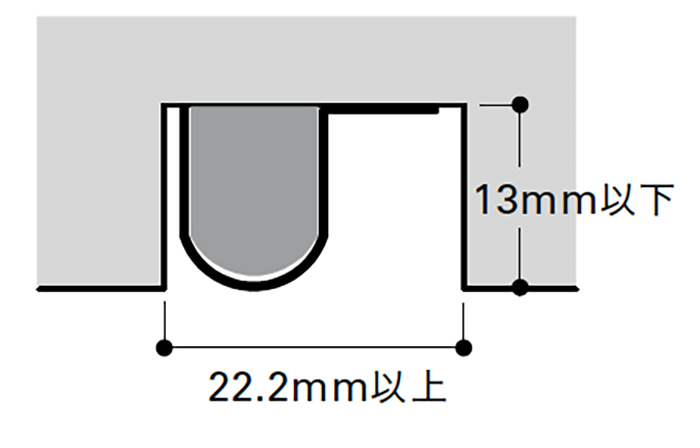

![FXS2-LED](/dcms_media/image/size_FXS2_04.jpg)
アルミレールTR-FXS2(別売)を使用する場合

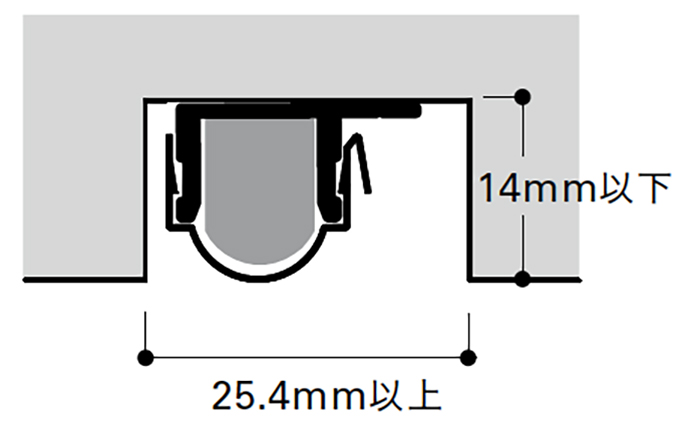

![FXS2-LED](/dcms_media/image/size_FXS2_02.jpg)

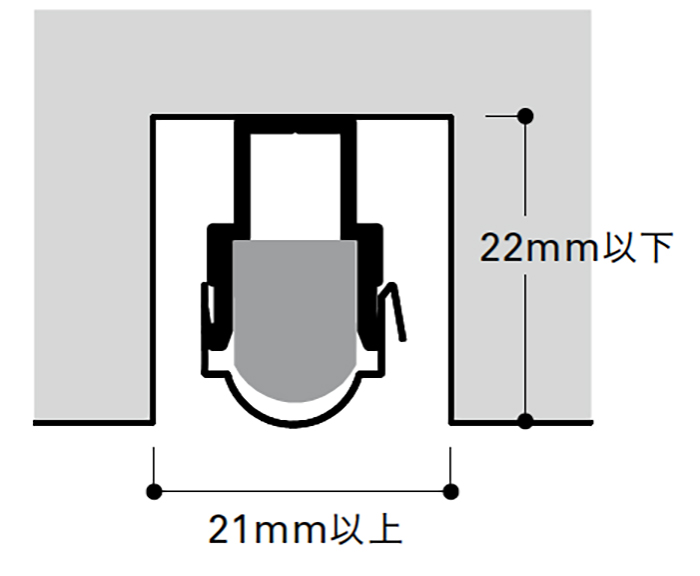

アルミレールTR2-FXS2(別売)を使用する場合
![FXS2-LED](/dcms_media/image/size_FXS2_03.jpg)
- 放熱のため左右に隙間を空けてください。
- 上向き取り付け以外は落下防止金具FXS2-RB(別売)を使用してください。
【注意】アルミレール側面が造営材に接触しないようにしてください。(造営材から15mm(軒下用の場合は35mm)以上離す)
FXU-LED

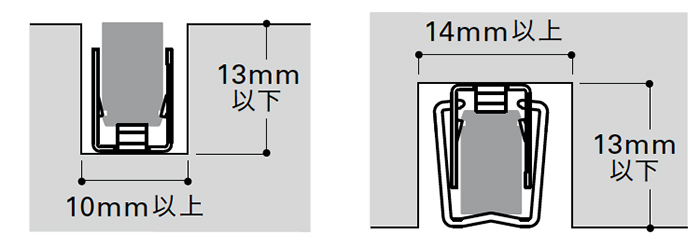

FXUサドル(別売)を使用する場合
![FXU-LED](/dcms_media/image/size_FXU_03.jpg)

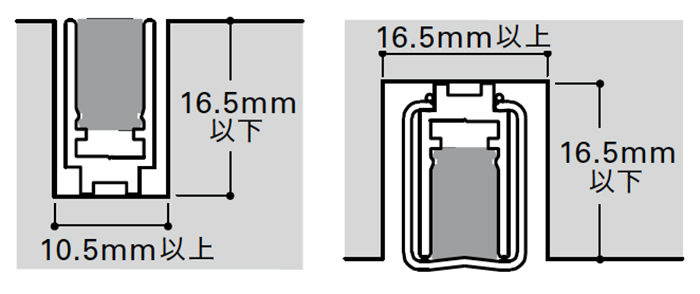

アルミレールTR-FXU(別売)を使用する場合
![FXU-LED](/dcms_media/image/size_FXU_01.jpg)
- 上向き取り付け以外は付属のモジュールホルダーを使用してください。
FXYS-LED、FXYT-LED

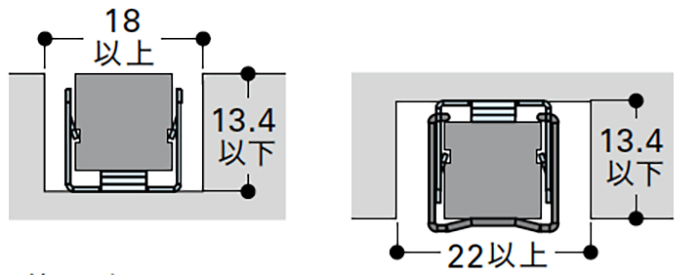

FXYサドル(別売)を使用する場合
![FXY-LED](/dcms_media/image/size_FXY_08.jpg)

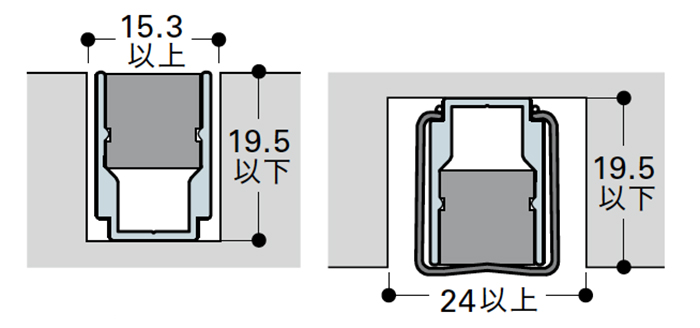

アルミレールTR-FXYH(別売)を使用する場合
![FXY-LED](/dcms_media/image/size_FXY_01.jpg)

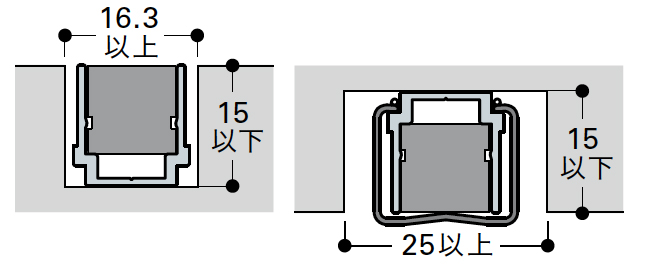

アルミレールTR-FXYL(別売)を使用する場合
![FXY-LED](/dcms_media/image/size_FXY_03.jpg)
- 上向き取り付け以外は付属のモジュールホルダーを使用してください。

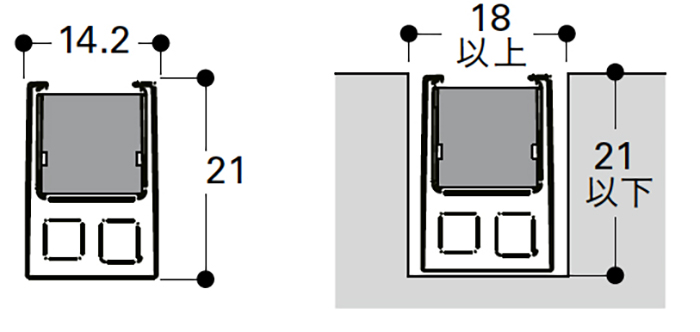

樹脂サドルFXYHPサドル(別売)を使用する場合
![FXY-LED](/dcms_media/image/size_FXY_06.jpg)
樹脂サドルFXYLPサドル(別売)を使用する場合

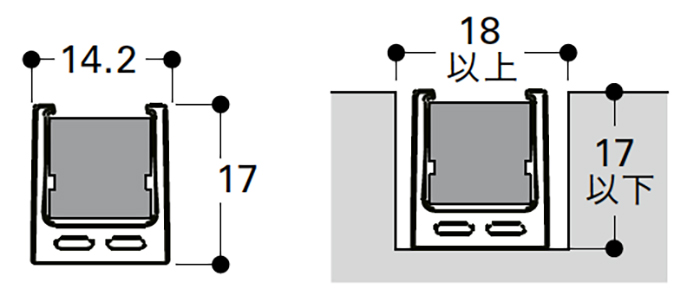

![FXY-LED](/dcms_media/image/size_FXY_07.jpg)

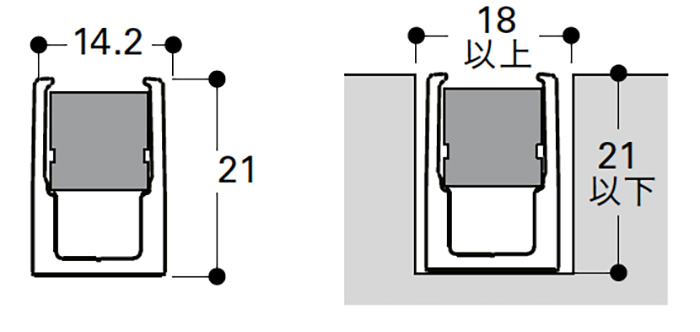

樹脂レールTRP-FXYH(別売)を使用する場合
![FXY-LED](/dcms_media/image/size_FXY_04.jpg)

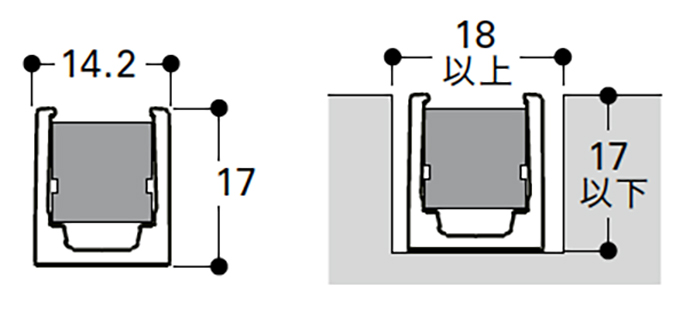

樹脂レールTRP-FXYL(別売)を使用する場合
![FXY-LED](/dcms_media/image/size_FXY_05.jpg)
FXD-LED2、FXDRGB-LED
アルミレールTR-FXD(別売)を使用する場合

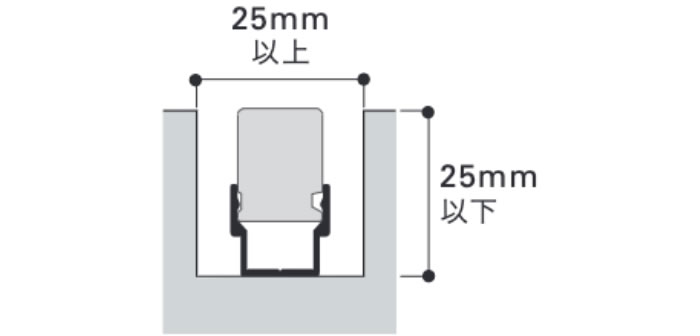

![FXD-LED](/dcms_media/image/size_img18.jpg)
- 上向き取り付け以外はモジュールホルダーFXD-MHを使用してください。
TRIM LINE LED 照明器具
TRE2-APL、TRE2-APT

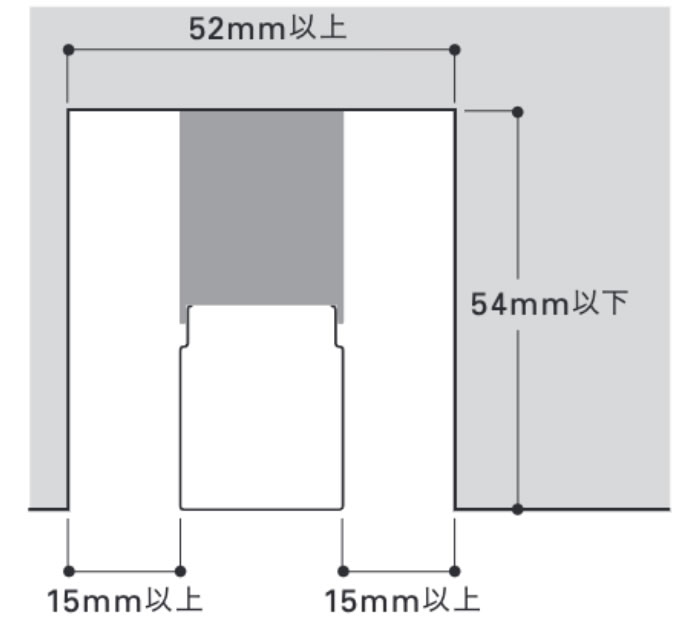

![TRIM LINE LED 照明器具](/dcms_media/image/size_img21.jpg)
TRE2-APL、TRE2-APT(半埋め込み)

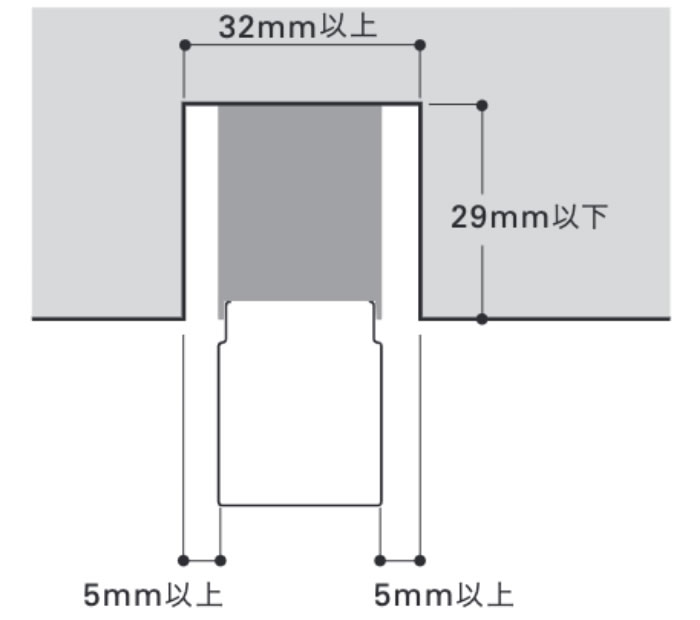

![TRIM LINE LED 照明器具](/dcms_media/image/size_img22.jpg)
TRL-APL、TRE2-D-APL

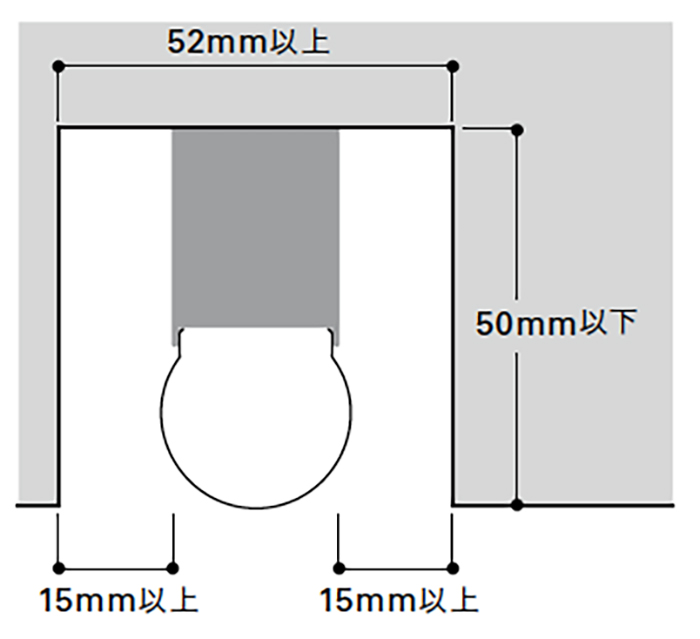

![TRIM LINE LED 照明器具](/dcms_media/image/size_TRL_01.jpg)
TRL-APL、TRE2-D-APL(半埋め込み)

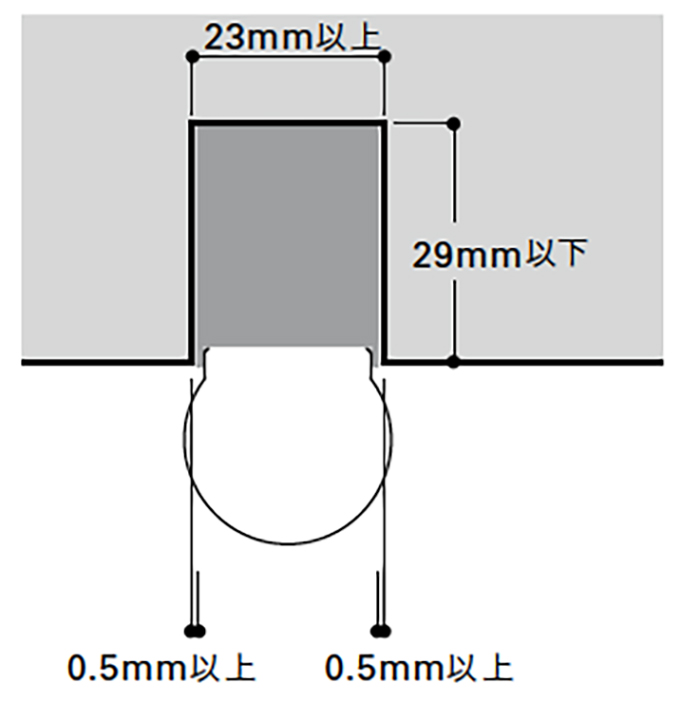

![TRIM LINE LED 照明器具](/dcms_media/image/size_TRL_02.jpg)
- 放熱のため左右に隙間を空けてください。
【注意】器具側面が造営材に接触しないようにしてください。

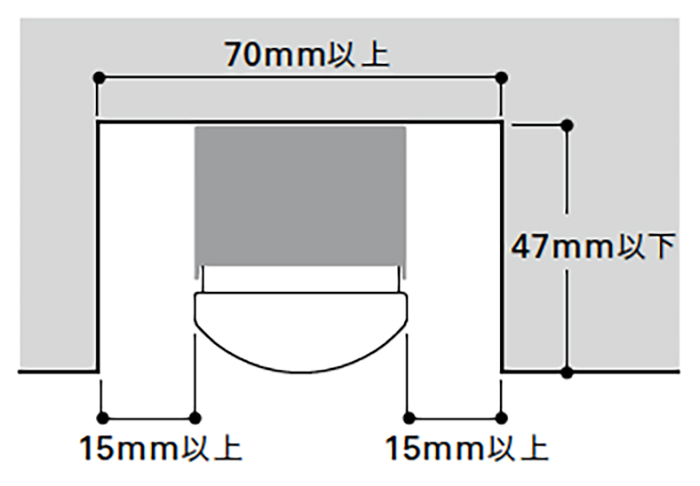

TRM S(D)-FPL、TRM S(D)-FMZ
![TRIM LINE LED 照明器具](/dcms_media/image/size_TRM_01.jpg)
TRM S(D)-FPL、TRM S(D)-FMZ(半埋め込み)

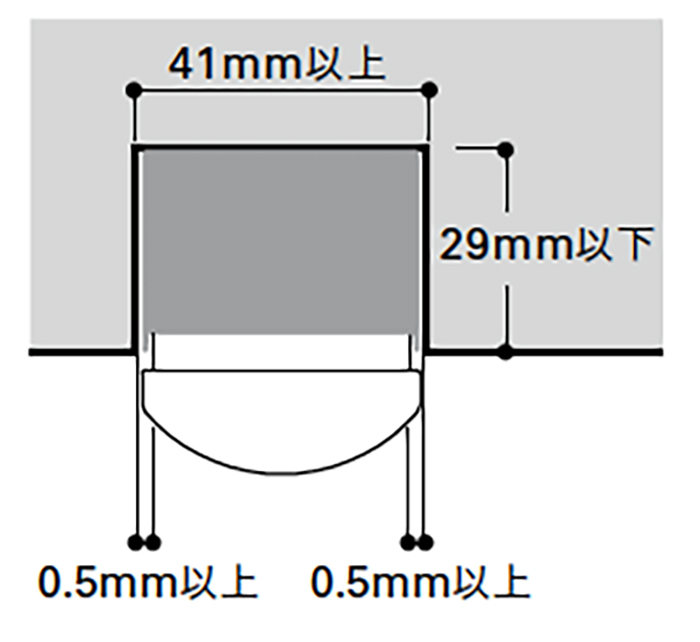

![TRIM LINE LED 照明器具](/dcms_media/image/size_TRM_02.jpg)
TRH S(D)-FPL

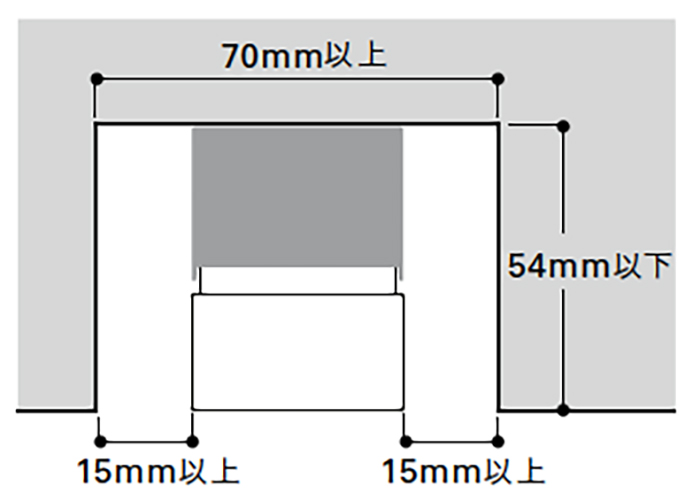

![TRIM LINE LED 照明器具](/dcms_media/image/size_TRH_01.jpg)

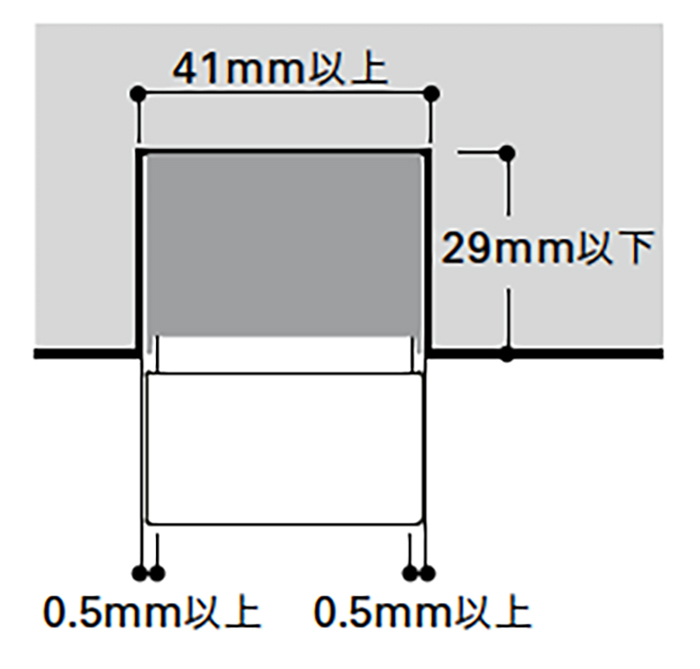

TRH S(D)-FPL(半埋め込み)
![TRIM LINE LED 照明器具](/dcms_media/image/size_TRH_02.jpg)
- TRM S(D)-FPL、TRM S(D)-FMZは、放熱のため左右に隙間を空けてください。
- 埋め込み時の電源送りは、TRM S(D)-FPL、TRM S(D)-FMZ:100V 時20灯・200V時40灯、TRH S(D)-FPL:100V 時15灯・200V時30灯以内としてください。
- 埋め込み施工時に使用する電線は耐熱仕様(75℃以上、EM-EEF)などをご使用ください。
TRIM LINE LED 照明器具(一面発光)

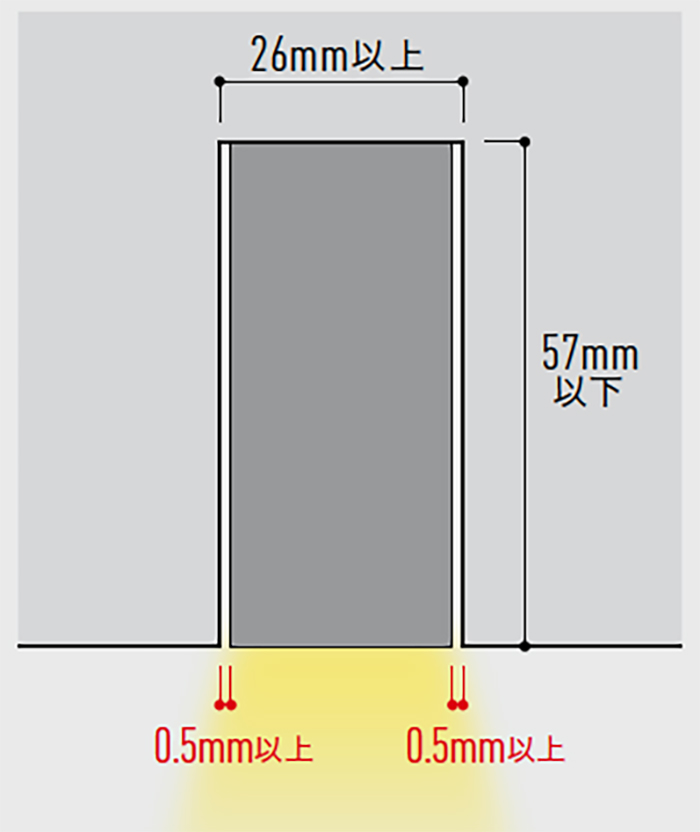

TIE-APL
![TRIM LINE LED 照明器具](/dcms_media/image/size_TIE_01.jpg)

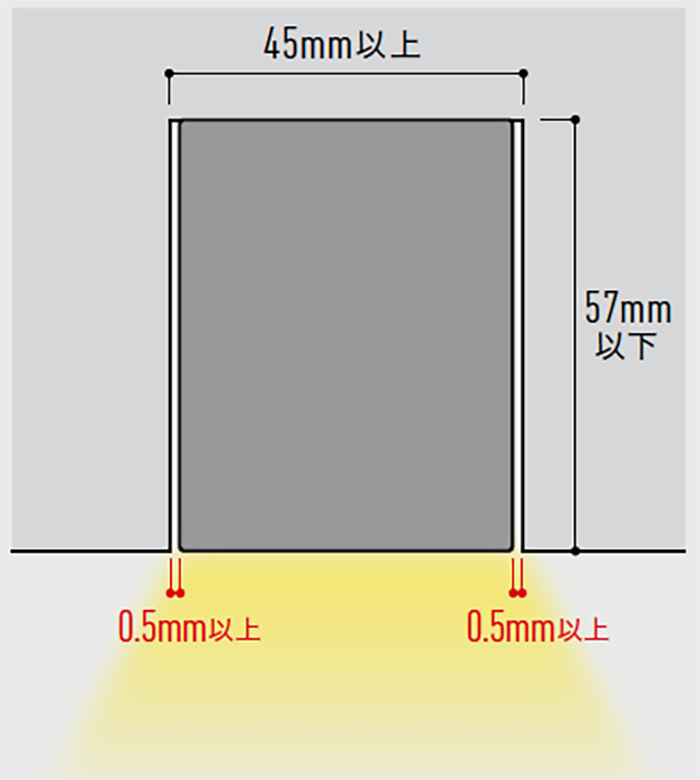

TIM-FPL
![TRIM LINE LED 照明器具](/dcms_media/image/size_TIM_01.jpg)
SFL S(D)、SFL S(D)-P4
SFLサドル(付属)を使用する場合

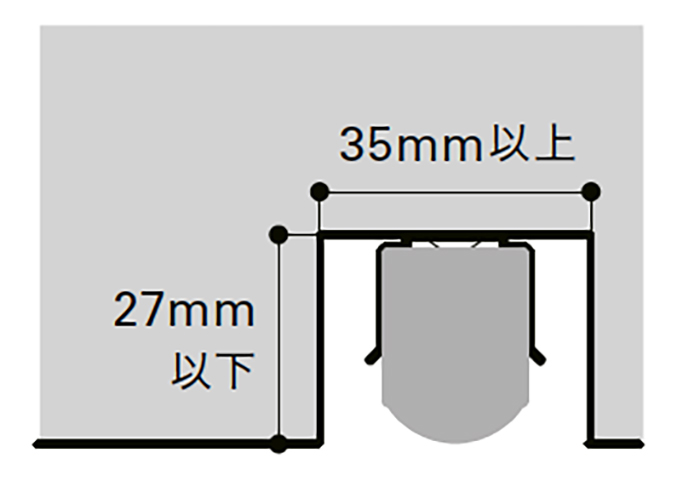

![SFL](/dcms_media/image/size_SFL_01.jpg)
マグネット受け金具FLMG(別売)とSFLMGサドル(別売)を使用する場合
![SFL](/dcms_media/image/size_SFL_02.jpg)
